Kurze Antwort: Eine Server-CPU-Kühlplatte, die zur Plattform und zur Bestellung passt
BAOSONG entwickelt maßgeschneiderte Lösungen für Server-CPU-Kühlplatten, die auf Ihre Prozessorschnittstelle, Ihren Montageaufbau und Ihre Produktionsanforderungen zugeschnitten sind. Direct-to-Chip-CPU-Kühlplatten leiten die Wärme vom Prozessor über die vorgesehene Kontaktschnittstelle in das zirkulierende Kühlmittel ab. Wir vereinen maßgeschneiderte Aluminiumfertigung und technische Unterstützung, um eine abgestimmte Lösung für Gehäuse, Befestigung und Anschlüsse zu liefern.
Für eine neue Konstruktion mit kompatibler Kühlflüssigkeit und einem erreichbaren thermischen Zielwert empfehlen wir ein Aluminiumgehäuse, bei dem die Befestigungs- und Anschlusselemente, soweit möglich, integriert sind. Dabei werden das geringe Gewicht und die gute Bearbeitbarkeit von Aluminium genutzt, um die Montage zu vereinfachen. Sollten Ihre genehmigten Spezifikationen für den Wärmekern oder das mit der Flüssigkeit in Berührung kommende Material unverändert bleiben müssen, behalten wir diese bei und entwickeln die Aluminium-Haltestruktur entsprechend darum herum. Freigegebene Zeichnungen fließen direkt in die Fertigungsprüfung und die Angebotserstellung ein.
Fangen Sie mit den Informationen an, die Sie bereits haben. Senden Sie uns Ihre Zeichnung, ein Beispielfoto, Angaben zur CPU-Plattform oder eine kurze Projektbeschreibung. Daraus erstellen wir einen empfohlenen Leistungsumfang, eine Liste der Entscheidungen, die wir gemeinsam mit Ihnen treffen werden, sowie eine Angebotsgrundlage für die von Ihnen benötigten Mengen.
Auf einen Blick: Unsere Empfehlung für Ihr Projekt
| Ihr Ausgangspunkt | Was BAOSONG empfiehlt | Was Sie erhalten |
|---|---|---|
| Freigegebene Zeichnung, bereit für die Beschaffung | Geben Sie die freigegebenen Werkstoffe, Geometrien und Abnahmeanforderungen an; führen Sie Verbesserungsvorschläge für die Fertigung als separate Vorschläge auf. | Ein Lieferumfang mit klaren Vorgaben und ohne nicht genehmigte Konstruktionsänderungen. |
| Neue CPU-Plattform oder geändertes Board-Layout | Legen Sie die Kontakt- und Haltehöhe, die Sperrzonen und den Anschlusszugang gemeinsam fest, bevor Sie die betroffenen Elemente freigeben. | Ein abgestimmter Komponentenvorschlag, der sowohl die Installation als auch die Kühlung berücksichtigt. |
| Funktionsfähiges Muster, jedoch unvollständige Zeichnungen | Legen Sie anhand des Musters die Geometrie fest und überprüfen Sie anschließend das Material, den inneren Aufbau sowie die für die Reproduktion erforderlichen funktionalen Anforderungen. | Eine normgerechte Spezifikation für das Ersatz- oder verbesserte Bauteil. |
| Verlagerung, Nachbestellung oder Kostensenkungsprojekt | Die genehmigten Funktionsschnittstellen sind stabil zu halten; Lagerbestand, Bearbeitung, Verschluss und Prüfung sind anhand der angeforderten Chargenmengen zu vergleichen. | Ein Produktionsangebot, in dem die Stückkosten, die Werkzeugkosten und etwaige Änderungskosten separat ausgewiesen sind. |

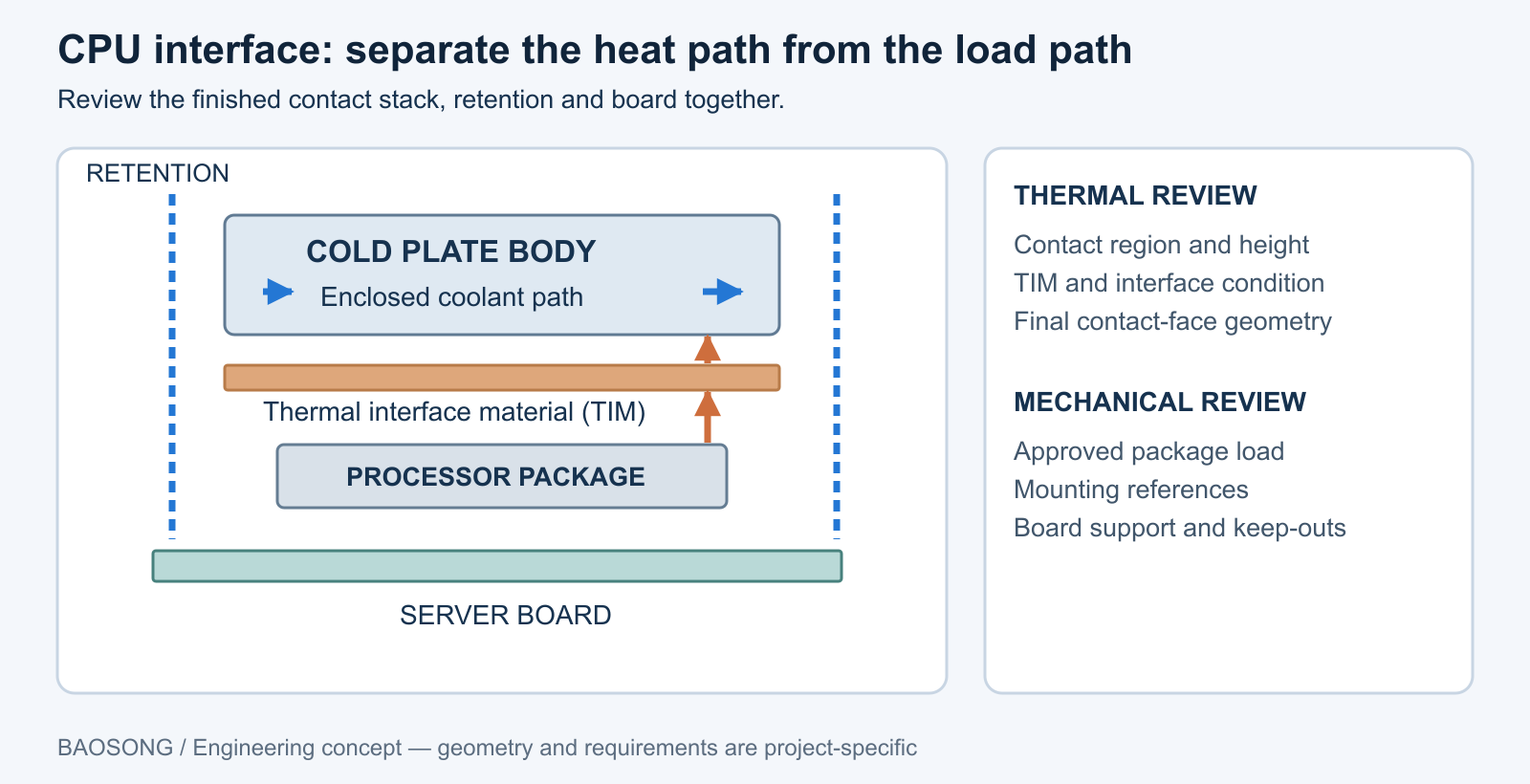

Anforderungen an eine direkt am Chip angebrachte CPU-Kühlplatte
Eine flüssigkeitsgekühlte CPU-Kühlplatte ist ein Wärmetauscher, der auf der zugelassenen Wärmeleitfläche des Prozessors montiert ist. Bei einer typischen Anordnung mit einem verpackten Prozessor wird die Wärme über den Heatspreader des Gehäuses und das Wärmeleitmaterial (TIM) abgeleitet, bevor sie die Kühlplatte erreicht. Die spezifizierte Prozessorschnittstelle bestimmt die Kontaktkonstruktion; der Begriff „Direct-to-Chip“ bedeutet nicht automatisch einen Kontakt zum blanken Chip.
Wir definieren den Gegenstand des Angebots bereits zu Beginn: einen bearbeiteten Sockel und Deckel, eine abgedichtete Platte oder eine Platte mit einer vereinbarten Befestigungs- und Verbindungsvorrichtung. Durch diese Unterscheidung werden die Zuständigkeiten für die Abdichtung, die Anschlüsse und die Abnahme im Angebot deutlich. Informationen zur gesamten Bauteilfamilie finden Sie in unserem Leitfaden zur Konstruktion und Beschaffung von Kühlplatten für KI-Server und unsere Aluminium-Bauteile für KI-Server.
Bei CPU-Anwendungen reicht der Name eines Sockels allein nicht aus, um ein kundenspezifisches Bauteil freizugeben. Das Prozessorgehäuse, die Platinenrevision, die Befestigungselemente und der Service-Umriss bilden zusammen die tatsächliche Baugruppe. Wir nutzen deren gemeinsame Bezugspunkte – die vereinbarten Referenzpunkte zur Positionierung von Merkmalen –, um die Kontaktfläche, das Befestigungsmuster und die Anschlüsse miteinander zu verknüpfen.
Beheben Sie das Problem mit dem CPU-Montagestapel, bevor es zu einem Montageproblem wird.
Unsere Empfehlung lautet zunächst, den genehmigten Lastpfad der Plattform beizubehalten und die Kühlplatte entsprechend anzupassen. Die Änderung einer Befestigungsbohrung kann sich auch darauf auswirken, wie die Belastung auf das Gehäuse oder die Hauptplatine wirkt. Wir betrachten daher die Kontaktfläche und das Befestigungssystem als eine Einheit und tragen die entscheidenden Zusammenhänge in die Fertigungszeichnung ein.
| Kundenproblem | BAOSONG-Aktion | Warum das hilft | Beweismittel freigeben |
|---|---|---|---|
| Gute Lochausrichtung, ungleichmäßiger thermischer Kontakt | Überprüfen Sie gemeinsam die Kontakt Höhe, die endgültige Ebenheit, die Dicke des Wärmeleitmaterials (TIM) und die Befestigungskraft. | Konzentriert sich auf die Schnittstelle, die für den ungleichmäßigen Kontakt verantwortlich ist, anstatt irrelevante Maße anzupassen. | Zugelassene Anforderungen an die Stapelung und die Kontaktflächen im endgültigen, zusammengefügten und fertig bearbeiteten Zustand. |
| Die Platte oder Halterung behindert benachbarte Komponenten | Vergleichen Sie die Leiterplattenversion, die Sperrbereiche und die Einbaureihenfolge mit dem Bauteilumriss. | Erkennt Störungen, solange die Geometrie noch korrigiert werden kann. | Überprüfung der Passform von Gehäusen und Baugruppen im Hinblick auf die jeweilige Revision. |
| Die Anschlüsse passen, aber die Schläuche oder Werkzeuge nicht | Berücksichtigen Sie bei der Überprüfung der Anschlusspositionen die Einrastung der Steckverbinder, die Schlauchführung und den Zugang für Werkzeuge. | Schützt den Ein- und Ausbauplatz rund um die CPU. | Genehmigte Anschlussausrichtung und Leistungsbereich. |
| Unterschiede bei den Sockeln oder Befestigungsarten zwischen den Varianten | Prüfen Sie einen separaten Aluminium-Halterahmen um einen feststehenden Kühlkern herum. | Es ist möglich, eine mechanische Anpassung vom Design des Flüssigkeitswegs zu trennen. | Vergleich der Schnittstellen und Überprüfung, ob der aufbewahrte Kern weiterhin die überarbeiteten Einsatzbedingungen erfüllt. |
| Wiederholungselemente sitzen nach dem Zusammenfügen anders | Zusammenfügen der Baugruppen und Endbearbeitung rund um den Bezugspunkt; den Abnahmezustand angeben. | Stellt einen Zusammenhang zwischen der Verformungskontrolle in der Fertigung und den Anforderungen an die Passgenauigkeit der Baugruppe her. | Maßprüfung des Erststücks und Prüfung der Kontaktfläche im Endzustand. |
Hier kommt unser Konstruktionsprüfung von Aluminiumteilen schafft Mehrwert: Sie erhalten Vorschläge für Funktions- und Prozessänderungen samt Begründung, während genehmigte Plattformanforderungen weiterhin Ihrer Änderungskontrolle unterliegen.

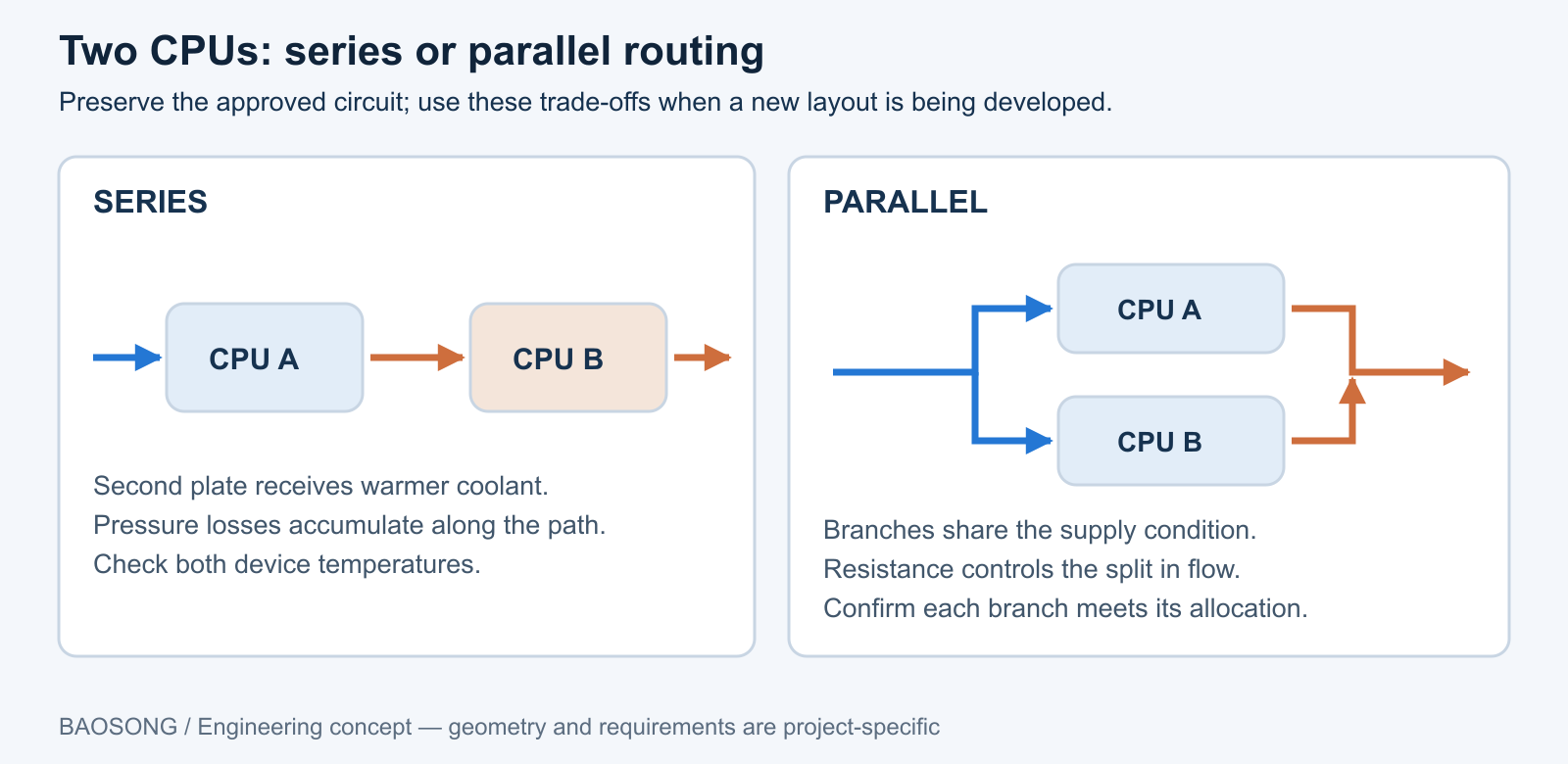

Bei der Kühlung von Dual-Socket-CPUs sollten Sie die Verlegung der Leitungen festlegen, bevor Sie die erste Platte kopieren.
Bei der Kühlung von Dual-Socket-CPUs gehen wir zunächst von den Abmessungen der Platine sowie dem für den Server zugewiesenen Durchfluss- und Druckbudget aus. In einer Reihenschaltung wird die zweite Platte mit dem von der ersten erwärmten Kühlmittel versorgt, und die Druckverluste der Komponenten summieren sich. Parallele Zweige können zwar dieselbe Vorlauftemperatur haben, doch die Zweigwiderstände bestimmen, wie sich der Durchfluss aufteilt. Zwei optisch identische Platten sorgen für sich genommen noch nicht für eine ausgewogene Kühlung.
Für eine neue Anordnung, bei der an beiden CPUs ähnliche Einlassbedingungen erforderlich sind, empfehlen wir, zunächst parallele Verzweigungen zu prüfen, wobei der Verzweigungswiderstand und der verfügbare Durchfluss in die Auslegung einbezogen werden. Wir bevorzugen eine Reihenschaltung, wenn die zweite CPU noch über eine ausreichende thermische Reserve verfügt und der kombinierte Druckverlust in den Kreislauf passt, insbesondere dort, wo eine einfachere Schlauchführung von Vorteil ist. Wenn die bestehende Plattform den Kreislauf bereits vorgibt, passen wir die Anschlüsse entsprechend an. Ein gemeinsamer Körper ist nur dann in Betracht zu ziehen, wenn seine Kontakt-Höhen, die Montageflexibilität und die Auswirkungen auf den Betrieb für beide Prozessoren geeignet sind.
Wenn wir eine CPU-Kühlplatte aus Aluminium empfehlen
Eine CPU-Kühlplatte aus Aluminium ist eine gute Wahl, wenn es auf eine geringere Bauteilmasse und eine integrierte, maßgeschneiderte Geometrie ankommt und die thermischen sowie kühlmitteltechnischen Anforderungen einen Flüssigkeitskanal aus Aluminium zulassen. Durch die Bearbeitung der Anschlussvorsprünge, Befestigungselemente und des Gehäuses auf der Grundlage eines abgestimmten Entwurfs lassen sich unnötige Adapter vermeiden und die Maßkontrolle vereinfachen. Der Vorteil ergibt sich aus der fertigen Konstruktion und nicht aus der pauschalen Behauptung, dass ein bestimmtes Metall grundsätzlich besser kühlt.
Das geringe Gewicht von Aluminium und seine Fähigkeit, Funktionen zu integrieren, sind nützliche Material- und Fertigungsvorteile, die beschrieben werden durch Hydros Überblick über Aluminium für Rechenzentren. Unsere Empfehlung bezieht sich auf diese Vorteile im Zusammenhang mit dem jeweiligen Bauteil; sie bedeutet nicht, dass die Leistung eines Kühlkörpers oder der Materialpreis als Garantie für die Leistung einer Kühlplatte herangezogen werden.
| Bauwesen | Wir empfehlen es, wenn | Vorteil für den Kunden | Was beeinflusst die Entscheidung? |
|---|---|---|---|
| Gehäuse und Abdeckung aus Aluminium | Die erforderliche Kontakt-Kühlmittel-Leistung und die zugelassene Flüssigkeits-/Werkstoffkombination sprechen dafür. | Geringes Gewicht, flexible Bearbeitung und Integration von Befestigungs- oder Anschlusselementen. | Eine unzureichende thermische Reserve, eine inkompatible Flüssigkeitszusammensetzung oder eine festgelegte Materialbeschränkung. |
| Zugelassener Kühlkern mit Aluminiumrahmen | Der Kühlkern sollte fest sitzen bleiben, auch wenn sich die Sockelhalterung oder die umgebende Struktur ändert. | Behält den Kern bei und integriert Anpassungsmöglichkeiten in die mechanische Schnittstelle. | Auch die neuen Belastungs-, Kontakt- oder thermischen Bedingungen erfordern eine Anpassung des Kerns. |
| Kupfer oder eine technische Mischkonstruktion | Dies ist aufgrund der Auslegung des thermischen Kontakts oder eines bereits qualifizierten Flüssigkeitskanals erforderlich. | Berücksichtigt die spezifischen thermischen oder werkstofftechnischen Einschränkungen und behält gleichzeitig Aluminium dort bei, wo es einen strukturellen Mehrwert bietet. | Zusätzliche Masse, Schnittstellen, Verbindungsstellen und Materialien, die dem Kühlmittel ausgesetzt sind, erfordern eine bessere Gesamtlösung. |
Wir halten die Unterscheidung zwischen einem Aluminium-Tragrahmen und mit Flüssigkeit in Berührung kommendem Aluminium ausdrücklich aufrecht. Durch den Austausch lediglich des äußeren Rahmens gelangt kein Aluminium in das Kühlmittel. Der Austausch eines Sockels, eines Deckels, eines Füllmaterials, einer Beschichtung oder eines Verbindungsstücks im Flüssigkeitskreislauf erfordert hingegen eine Überprüfung der Kompatibilität. Technische Daten zur Kaltplatte von Boyd veranschaulicht, warum Werkstoff und Kühlmittel gemeinsam betrachtet werden müssen; die genaue Zusammensetzung der Flüssigkeit und die gesamte mit der Flüssigkeit in Berührung kommende Konstruktion bleiben Projektparameter.
Entscheiden Sie sich bereits bei der Angebotserstellung für den Fertigungsweg, nicht erst nach Erhalt des Musters.
Eine CNC-gefräste Kühlplatte für Server-CPUs kann sowohl als Serienkonstruktion als auch als Entwicklungskonzeption dienen. Wir vergleichen die Kosten für Materialabtrag, Rüstzeiten, Fügen, Endbearbeitung, Reinigung und Prüfung bei Ihren Auftragsmengen. Ein neues Werkzeug oder ein „Near-Net“-Rohling rechtfertigt sich durch die Geometrie und die Wirtschaftlichkeit bei Serienfertigung – nicht durch die Annahme, dass die Bearbeitung nur für Prototypen gedacht ist.
| Route | Beste Projektpassung | Entscheidungen in der Fertigung, die wir treffen | Zu berücksichtigender Kompromiss |
|---|---|---|---|
| Bearbeitetes Gehäuse mit einer vorgeschriebenen abgedichteten Abdeckung | Kundenspezifische Anschlüsse, lokale Kanäle, mehrere Revisionsversionen oder Produktionsmengen, die die Bearbeitung ermöglichen. | Werkzeugzugang, praktische Kanalmerkmale, Dichtflächen und die Reihenfolge bei der Endbearbeitung der Kontaktflächen. | Bearbeitungszeit sowie Anforderungen an die Dichtigkeit und Befestigung der Abdeckung. |
| Gefräste Kanäle mit fest verbundener Abdeckung | Eine versiegelte Baugruppe, bei der der Verschluss für den Konstruktions- und Auftragsplan qualifiziert werden kann. | Geometrie, Auflagen und Zugänge, Verformungstoleranz, Sauberkeit und Endkontrolle. | Fügbarkeitsanalyse und deren Auswirkungen auf die endgültige Geometrie und den Materialzustand. |
| Gelöteter Innenaufbau | Kanal- oder Lamellenstrukturen, bei denen eine hartgelötete Bauweise technisch und wirtschaftlich sinnvoll ist. | Material- und Füllstoffverträglichkeit, Anordnung der Fugen und Abnahme der fertigen Baugruppe. | Der Temperaturzyklus, die Konsistenz der Fugen, Rückstände und die endgültige Ebenheit. |
| Separat gefertigte Halterungsteile aus Aluminium | Ein bereits vorhandener Kühlplattenkern, für den eine plattformspezifische Halterung oder ein Träger benötigt wird. | Bezugspunkte, Kraftfluss, Werkzeugzugang und Wiederholbarkeit der Montage. | Zusätzlich eingebaute mechanische Schnittstellen müssen überwacht werden. |
Unser Präzisionsbearbeitung von Aluminium mittels CNC-Fräsen Der Projektumfang wird im Angebot in die konkreten Teileigenschaften und Abnahmeanforderungen umgesetzt. Wenn eine geplante Konstruktion einen Füge- oder Qualifizierungsvorgang erfordert, werden dieser Vorgang und das daraus resultierende Ergebnis im Projektumfang vor der Freigabe festgelegt.
Bei der Beschaffung von CPU-Kühlplatten für Server mit hohem Stückzahlvolumen trennen wir die wiederkehrenden Teilekosten von den Kosten für Vorrichtungen, Werkzeuge, Erstmuster und die Qualifizierung von Konstruktionsänderungen. Auch für Transportaufträge sind eine kontrollierte Referenzteilenummer und eine Revisionsnummer erforderlich. Dadurch werden Preisvergleiche aussagekräftig, und es wird vermieden, dass der Angebotspreis durch das stillschweigende Weglassen von Prüf-, Verschluss- oder Reinigungsarbeiten gesenkt wird.
Einigung darüber, woran man erkennt, dass die CPU-Kühlplatte betriebsbereit ist
Wir unterteilen die Abnahme in die zu liefernden Komponentenmerkmale und die Plattformergebnisse, die vom eingebauten Prozessor, dem Wärmeleitmittel (TIM) und dem Kühlkreislauf abhängen. Ein Maßprotokoll kann die thermische Leistung nicht ersetzen, und ein Dichtheitsprüfergebnis sagt nichts über die Lebensdauer aus. Aus dem Angebot und dem Prüfplan sollte klar hervorgehen, wer für die Nachweise verantwortlich ist.
| Frage | Beweise, die dafür sprechen | Wie das Projekt zugewiesen wird |
|---|---|---|
| Passt es zum zugelassenen CPU-Stack? | Kritische Abmessungen im Endzustand, Zustand der Kontaktflächen, Anschlussbeziehungen und eine Passungsprüfung der Baugruppe. | Der Umfang der Bauteilprüfung durch BAOSONG sowie die Genehmigung der Plattformschnittstelle durch den Käufer. |
| Ist die angegebene Flüssigkeitsgrenze intakt? | Festgelegte Leckagemethode, Empfindlichkeit, Druck und Akzeptanzkriterien; bei Bedarf separate Dichtheits- oder Lebensdauertests. | Namentlich festgelegte Prüfverantwortung für die im Auftrag enthaltene Platte oder Baugruppe. |
| Werden die thermischen und hydraulischen Zielvorgaben erfüllt? | Abgestimmte Messungen von Wärmezufuhr, Kontaktstapel, Kühlmittel, Einlasstemperatur, Durchfluss und Druckverlust. | Vereinbarter Umfang der Komponententests und Abnahme der Integration durch das Plattformteam. |
| Kann es kontinuierlich geliefert werden? | Genehmigte Überarbeitung, Rückverfolgbarkeit von Materialien/Chargen, Sauberkeit, geschützte Anschlüsse und Aufzeichnungen zur Änderungskontrolle. | Das für Folgeaufträge definierte Paket zur Produktionssteuerung und -dokumentation. |
Der Whitepaper zur Entwicklung und Qualifizierung von OCP-Kühlplatten betrachtet die thermische Leistung bei einem bestimmten Durchfluss und die installierte Prozessorschnittstelle als miteinander verbundene Messwerte. Wir nutzen diese Unterscheidung bei der Definition von Nachweisen; die Bezugnahme auf das Dokument bedeutet nicht, dass eine bestimmte Komponente OCP-zertifiziert ist.
Unser Prüfung von Aluminiumkomponenten Bei der Planung wird festgelegt, welche Abmessungen und Daten in Ihren Auftrag gehören. Ein ausgereiftes, freigegebenes Design erfordert möglicherweise eine Erstmusterabnahme in der Fertigung anstelle eines neuen thermischen Entwicklungsprogramms. Eine Änderung am Flüssigkeitsweg, an der Kontaktfläche oder am Werkstoff hat unterschiedliche Auswirkungen auf die Validierung.
Warum sollten Sie sich bei einem Projekt zur Entwicklung einer Kühlplatte für Server-CPUs für BAOSONG entscheiden?
Wählen Sie einen Hersteller von CPU-Kühlplatten, der die Details der Schnittstelle in ein schlüssiges Fertigungskonzept umsetzen kann. BAOSONG fasst die Prüfung des Aluminiumgehäuses, der Befestigungsteile, der Anschlüsse und der Endkontrolle in einer einzigen Bauteilprüfung zusammen. Sie erhalten einen empfohlenen Ablauf und konkret benannte Zeichnungsentscheidungen anstelle einer Liste von Prozessen ohne Rangfolge.
Für OEM-Teams, die Anbieter von Server-CPU-Kühlplatten in China vergleichen, legen wir die Zeichnungsänderungen, den angebotenen Montageumfang und das Prüfpaket klar dar. Dies bietet Ihrem Beschaffungsteam eine einheitliche Grundlage für den Vergleich von Angeboten und die Umstellung eines freigegebenen Teils auf Serienlieferung.
Wir konzentrieren uns auf die individuelle Anpassung dort, wo sie einen Mehrwert schafft
Wenn ein bereits zugelassener Kühlkern bereits in Betrieb ist, empfehlen wir zunächst, diesen beizubehalten und die umgebenden Aluminiumteile anzupassen, sofern dadurch die neuen Anforderungen erfüllt werden. Muss das Gehäuse geändert werden, prüfen wir gemeinsam die Kontakt-, Anschluss- und Befestigungsmerkmale. So bleibt der Umfang der Maßnahmen auf Ihr konkretes Problem beschränkt.
Wir machen die Wirtschaftlichkeit der Produktion von Anfang an sichtbar
Bei der Auswahl des Fertigungswegs vergleichen wir die angeforderte Mustermenge, die Erstbestellmenge und die Nachbestellmengen. Der Vorschlag trennt die Kosten für die Herstellung des Bauteils von den Entscheidungen bezüglich Werkzeugen und Qualifizierung, sodass Ihre Einkaufs- und Konstruktionsteams denselben Umfang genehmigen können.
Wir verknüpfen die Genehmigung mit der erneuten Lieferung
Die vereinbarten Zeichnungsänderungen, kritischen Merkmale, Material- und Abnahmeanforderungen bilden die Grundlage für den nächsten Auftrag. Vorgeschlagene Änderungen werden zur Genehmigung vorgelegt, wobei ihre Auswirkungen auf Passgenauigkeit, Dichtheit oder thermische Eignung angegeben werden.
Fordern Sie ein Angebot für eine CPU-Kühlplatte für Ihren Server an
| Du hast | Die nächsten Schritte von BAOSONG | Sie erhalten |
|---|---|---|
| CAD und eine freigegebene Zeichnung | Überprüfen Sie die Fertigung, die kritischen Merkmale, die Stückzahlen und die Abnahme. | Der Umfang des Angebots sowie gesondert ausgewiesene Abweichungen oder Verbesserungen. |
| Ein physisches Muster oder klare Fotos | Legen Sie fest, was gemessen werden kann und welche materiellen oder internen Details einer Bestätigung bedürfen. | Ein Weg zu einer Spezifikation für die kontrollierte Reproduktion oder Verbesserung. |
| Eine CPU-Plattform und ein Problem mit der Kühlung oder der Installation | Prüfen Sie die Benutzeroberfläche und unterbreiten Sie Vorschläge zur Komponentenarchitektur und zur Gestaltung der Materialien. | Ein konkreter Plan für die nächsten Schritte hinsichtlich der Gestaltungsentscheidungen und der Angebotserstellung. |
| Eine Übertragungs- oder Wiederholungsproduktionsanforderung | Vergleichen Sie die Referenzspezifikation, den Prozessablauf und die Liefermengen. | Ein Fertigungs- und Erstmusterplan im Zusammenhang mit einer wiederkehrenden Lieferung. |
Besprechen Sie Ihre maßgeschneiderte Server-CPU-Kühlplatte mit BAOSONG. Senden Sie uns bitte das verfügbare Ausgangsmaterial zu. Wir werden gemeinsam mit Ihnen die noch offenen Entscheidungen ermitteln und den Komponentenvorschlag sowie den Umfang des Angebots ausarbeiten.
Häufig gestellte Fragen
Kann eine CPU-Kühlplatte aus Aluminium ein Modell aus Kupfer ersetzen?
Es lohnt sich, zu prüfen, wann das Ziel eine geringere Masse, die Integration von Funktionen oder die Senkung der Wiederholungskosten ist. Wir vergleichen zunächst die Anforderungen an den thermischen Kontakt und die Kühlmittelzufuhr und schlagen anschließend die Aluminiumkonstruktion sowie die erforderliche Änderungsprüfung vor. Selbst dort, wo der Kupferkern erhalten bleiben muss, kann ein Aluminiumrahmen oder -träger dennoch eine nützliche mechanische Verbesserung bewirken.
Können Sie anhand eines Musters arbeiten, anstatt anhand einer vollständigen Zeichnung?
Ja. Ein Muster oder ein Foto reicht aus, um das Gespräch in Gang zu bringen. Anhand dessen ermitteln wir die Geometrie und legen anschließend das Material, den inneren Aufbau und die funktionalen Anforderungen fest, die erforderlich sind, um ein Angebot zu erstellen und das Teil fachgerecht nachzufertigen. Ein Foto allein reicht nicht aus, um den gesamten Kühlmittelweg zu erkennen.
Ist eine separate Halteklammer besser als integrierte Befestigungslaschen?
Wir bevorzugen eine separate Halterung, wenn Plattformvarianten ohne Änderung des thermischen Kerns berücksichtigt werden können. Integrierte Befestigungsvorrichtungen sind dann vorteilhaft, wenn das Layout stabil ist und die Reduzierung der Schnittstellen die Montage vereinfacht. Der gewählte Ansatz muss die Anforderungen an die Belastung des Gehäuses und die Kontaktierung erfüllen.
Braucht jede maßgefertigte CPU-Kühlplatte einen Prototyp?
Nein. Ein freigegebenes Design kann den vereinbarten Fertigungs- und Erstmusterprozess durchlaufen. Entwicklungsmuster sind sinnvoll, wenn ein neues oder geändertes Merkmal überprüft werden muss. Wir passen den Freigabeplan an das jeweilige Projekt an und berücksichtigen den Produktionsweg bereits bei der Angebotserstellung.
Wovon hängt der Preis einer OEM-CPU-Kühlplatte ab?
Das Angebot umfasst Konstruktion, Material, Komplexität der Kanäle, Verbindungen, kritische Toleranzen, Sauberkeit, Prüfung, Stückzahlen und Verpackung. Vergleichen Sie diese Leistungen mit dem Stückpreis. Ein attraktiver Stückpreis ist nur dann sinnvoll, wenn er die Komponente und das Abnahmepaket abdeckt, die Sie tatsächlich benötigen.
