Kurze Antwort: Für welchen maßgefertigten Kühlkörper aus stranggepresstem Aluminium sollten Sie sich entscheiden?
Entscheiden Sie sich für einen maßgefertigten Kühlkörper aus stranggepresstem Aluminium, wenn Ihr Design ein reproduzierbares Profil aus Lamellen und Sockel mit projektspezifischen Befestigungs- und Kontaktmerkmalen erfordert. BAOSONG empfiehlt die Wiederverwendung eines vorhandenen Extrusionsprofils, sofern dieses die erforderlichen Geometrie- und Kühlbedingungen erfüllt; eine neue Matrize sollte nur dann spezifiziert werden, wenn sich der durchgehende Querschnitt ändern muss. Aluminium vereint wärmeleitende Rippen, eine leichte Konstruktion und nützliche Befestigungsmerkmale in einem einzigen, gut herstellbaren Profil.
Wir wandeln das Profil in einen Fertigungsplan für das fertige Bauteil um. BAOSONG prüft die Legierung und den Härtegrad, die Lamellenkanäle, den Sockel, die Schnittlänge, die CNC-Merkmale, die Oberflächenbehandlung und die Prüfung in einem Gesamtprozess. Freigegebene Zeichnungen werden zur Fertigungsprüfung und Angebotserstellung weitergeleitet; bei einer Neukonstruktion empfehlen wir den Produktionsweg und vereinbaren die vor der Freigabe erforderlichen Validierungsmaßnahmen.
Fang mit dem an, was du bereits hast. Schicken Sie uns eine Zeichnung, ein Beispielfoto, eine Skizze oder eine kurze Beschreibung. Fordern Sie Ihr individuelles Angebot für einen Kühlkörper an, einschließlich einer empfohlenen Route, der wichtigsten Entscheidungen zur Schnittstellenausgestaltung und eines festgelegten Lieferumfangs.
Auf einen Blick: Die von uns empfohlene Route
| Der Stand Ihres Projekts | Empfehlung von BAOSONG | Was damit gelöst wird |
|---|---|---|
| Ein verfügbares Profil passt zur thermischen Hülle und zur Befestigungsanordnung | Verwenden Sie das Teil erneut, schneiden Sie es zu und bearbeiten Sie die erforderlichen Merkmale. | Vermeiden Sie unnötige neue Werkzeuge, ohne dabei auf maßgeschneiderte Schnittstellen zu verzichten. |
| Die Geometrie der Lamellenkanäle, der Basis oder der durchgehenden Befestigung muss geändert werden | Entwickeln Sie eine maßgeschneiderte Extrusionsdüse und genehmigen Sie das fertige Erstmuster. | Integrieren Sie die erforderlichen Funktionen in das Profil, anstatt überflüssige Teile hinzuzufügen. |
| Ein Standardprofil passt zwar, aber die Kontaktfläche oder die Bohrungen passen nicht. | Die Extrusion beibehalten; nur die funktionalen Schnittstellen bearbeiten. | Korrekte Passform bei der Montage, ohne dass jede Lamelle aus Vollmaterial maschinell bearbeitet werden muss. |
| Die Konstruktion erfordert sehr dichte oder hohe Lamellen | Prüfen Sie gemeinsam den Luftstrom und die Machbarkeit der Form, bevor Sie sich für diesen Abschnitt entscheiden. | Vermeiden Sie ein fertigungsfähiges Profil, das schlecht abkühlt, oder eine thermische Konstruktion, die sich nur schwer extrudieren lässt. |
| Sie benötigen Folgeaufträge oder einen Lieferantenwechsel | Änderungen an Zeichnungen, Matrizen, Bearbeitung, Oberflächenbeschaffenheit und Prüfung in einer einzigen Version zusammenfassen. | Stellen Sie sicher, dass die freigegebene Komponente auftragübergreifend reproduzierbar ist. |
Was BAOSONG liefert: ein Profil, ein Fertigteil oder eine vereinbarte Baugruppe
Ein stranggepresster Kühlkörper ist nicht automatisch ein montagefertiger Kühlkörper. Die Matrize formt den durchgehenden Querschnitt. Durch das Schneiden wird die Länge festgelegt; in Folgebearbeitungsschritten werden Merkmale wie Befestigungslöcher, Endtaschen und eine festgelegte Kontaktfläche hergestellt. In der Beschaffungsspezifikation muss angegeben werden, ob Sie ein unbearbeitetes Profil, zugeschnittene Rohlinge, fertige Bauteile oder eine vereinbarte mechanische Baugruppe benötigen.
Bei einem OEM-Kühlkörper aus stranggepresstem Aluminium legen wir im Fertigungsvorschlag den Lieferzustand des Materials, die fertige Geometrie, die Oberflächenanforderungen sowie die entsprechenden Unterlagen fest. Zugekaufte Halterungen, Befestigungselemente, Wärmeleitmaterialien oder sonstige Montageteile sind nur im vereinbarten Umfang enthalten. Ein komplettes Lüftermodul, ein Prozessorkühler oder ein Flüssigkeitskühlsystem stellen separate Liefergegenstände dar.
Dieser Artikel befasst sich mit Entscheidungen bezüglich Profilen und Werkzeugen. Informationen zur Serveranwendung im weiteren Sinne finden Sie in unserem Aluminium-Bauteile für KI-Server. Auch bei Kühlkörpern für die Leistungselektronik kann das Strangpressverfahren zum Einsatz kommen, doch die gerätespezifischen Kühlungsanforderungen spielen bei der Entscheidung für die Strangpressfertigung keine Rolle.
Warum Aluminium für dieses Fertigungsverfahren eine gute Wahl ist
Verwenden Sie Aluminium, um Wärmeübertragung, geringes Gewicht und integrierte Geometrie zu vereinen. Durch Extrusion lassen sich Kühlrippen und Befestigungselemente gemeinsam formen, wodurch sich die Anzahl der Einzelteile reduziert, die für denselben Aufbau benötigt werden. Die Der „Aluminum Extruders Council“ erläutert, wie Kühlkörperprofile Befestigungs- oder Gehäusefunktionen integrieren. Wir empfehlen, diese durchgehenden Merkmale zu nutzen und die Bearbeitung auf die Schnittstellen zu beschränken, bei denen sie tatsächlich erforderlich ist.
Aluminium 6063 ist ein naheliegender erster Kandidat für ein neues Rippenprofil. Hydro hebt die gute Extrudierbarkeit und Oberflächenbeschaffenheit hervor; diese Eigenschaften sind von Bedeutung, wenn das Profil mehrere Rippen aufweist und eloxiert werden soll. Wählen Sie den Härtegrad und die Materialspezifikation entsprechend den genehmigten mechanischen und thermischen Anforderungen aus, anstatt eine Legierung nur deshalb zu verwenden, weil deren Bezeichnung Ihnen geläufig ist. Siehe Leitfaden zur Legierung 6063 von Hydro.
Der Fertigungsvorteil ist keine Garantie für die Kühlleistung. Eine konzentrierte Wärmequelle, ein eingeschränkter Luftstrom oder eine ungeeignete Montageanordnung können eine andere Basis, einen anderen Wärmeverteiler oder ein anderes Fertigungsverfahren erforderlich machen. Wir empfehlen zunächst die Aluminium-Strangpresslösung, die zu den Schnittstellen und Betriebsbedingungen passt, und ermitteln dann die konkreten Umstände, die eine Änderung rechtfertigen würden.
Vorhandenes Profil, neue Matrize oder Bearbeitung aus dem Rohling?
Unser bevorzugter Weg ist der unkomplizierteste, der die genehmigten Anforderungen erfüllt. Ein vorhandenes Profil ist nur dann von Nutzen, wenn es wirklich passt. Wenn die erforderliche Geometrie von Rippen und Sockel nicht aus einem verfügbaren Querschnitt gewonnen werden kann, ist eine maßgeschneiderte Matrize der richtige Weg – und nichts, was man aufschieben sollte, bis erst ein ungeeigneter Prototyp gebaut wurde.
| Route und Empfehlung | Wann sollte man sich dafür entscheiden? / Problem gelöst | Abwägung und Auslöser für Veränderungen | Was wir bestätigen |
|---|---|---|---|
| Bestehendes Profil + Zuschnitt/CNC Wählen Sie diese Option, wenn der Abschnitt bereits passt. | Passen Sie Länge, Bohrungen und Kontaktmerkmale an, ohne dass ein neues Profilwerkzeug erforderlich ist. Nützlich sowohl für kleinere Aufträge als auch für die Serienfertigung. | Der Zahnabstand und die Grundform werden übernommen. Wechseln Sie zu einer neuen Matrize, wenn die Bearbeitung den Querschnitt beeinträchtigt oder die erforderliche Geometrie nicht erzielt werden kann. | Profilzugang und -spezifikation, Bearbeitungszugabe, Einbaubereich und vereinbarte thermische Toleranz. |
| Maßgefertigte Matrize + Strangpressen + selektive CNC-Bearbeitung Legen Sie fest, wann sich die durchgehende Geometrie ändern muss. | Integrieren Sie die erforderlichen Lamellen, Sockel, Schienen oder Leisten. Dies ist besonders nützlich, wenn sich wiederkehrende Nachfrage den Einsatz spezieller Werkzeuge rechtfertigt. | Die Freigabe der Werkzeuge und Testläufe ist erforderlich; anspruchsvolle Abschnitte müssen möglicherweise überarbeitet werden. Weichen Sie auf einen anderen Weg ab, falls die Machbarkeit der Form oder die Wirtschaftlichkeit des Auftrags weiterhin unzureichend sind. | Machbarkeit des Bauteils, Materialzustand, Versuchsablauf, fertiges Erstmuster sowie Vorkehrungen für Werkzeuge und Nachbestellungen. |
| Aus einem Rohblock gefräste Kühlkörper Entscheiden Sie, wann Extrusion aus geometrischen oder beschaffungstechnischen Gründen nicht geeignet ist. | Erstellen Sie lokalisierte oder variierende dreidimensionale Elemente ohne spezielle Extrusionsform; CNC eignet sich auch für Nachbestellungen. | Bei der Endbearbeitung wird Material abgetragen, was Maschinenzeit in Anspruch nimmt. Vergleichen Sie dies erneut mit dem Strangpressverfahren, wenn sich die Geometrie stabilisiert und wiederkehrende Nachfrage das Gleichgewicht verschiebt. | Zugang zu Werkzeugen, Unterstützung für feine Strukturen, Kontaktgeometrie und ein Vergleichsangebot für das Fertigteil. |
BAOSONG fasst den ausgewählten Fertigungsweg in einem Fertigungsvorschlag zusammen: Anforderungen an Profile und Werkzeuge, Folgebearbeitungen, Produktionszuständigkeiten und Abnahmeunterlagen. Unser Maßgeschneiderter Service für Aluminium-Strangpressprofile ist der Ausgangspunkt für einen neuen Abschnitt.
Extrusion von Kühlkörpern mit hoher Dichte: Genehmigung des Luftkanals und des Querschnitts in einem Schritt
Ein hochdichter, stranggepresster Kühlkörper benötigt einen effektiven Luftstrom durch seine Lamellen – nicht nur eine größere Metalloberfläche. Eng beieinanderliegende Kanäle können den Strömungswiderstand und das Bypass-Verhalten beeinflussen, sodass die Freiluftleistung eines Ventilators allein nicht ausreicht, um das Profil auszuwählen. ATS erörtert diese Wechselwirkung in seinem Qpedia-Leitfaden zu Luftströmung und Bypass bei Kühlkörpern. Wir empfehlen, die Kanalgeometrie im Hinblick auf den vorhandenen Luftstrom zu überprüfen, bevor ein aggressives Lamellenlayout genehmigt wird.

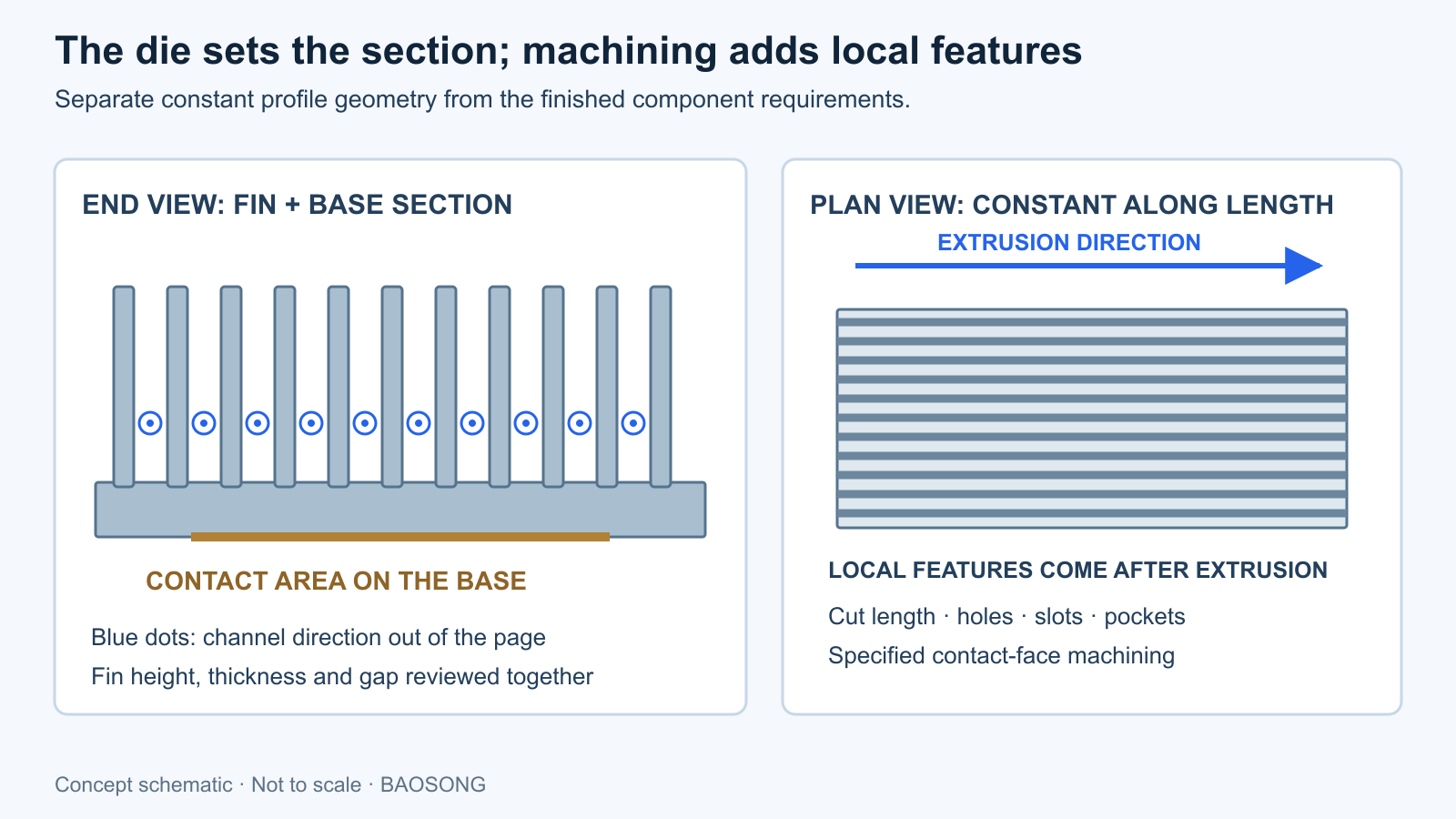

Bei einem neuen Profil unterteilt BAOSONG die Prüfung in vier Entscheidungen:
- Legen Sie die Extrusionsrichtung fest. Der Grundkörper und die Rippen weisen in dieser Richtung einen gleichbleibenden Querschnitt auf. Einzelne Bohrungen, Querschlitze und lokale Aussparungen gehören in den nachfolgenden Bearbeitungsplan und nicht in den Strangpressquerschnitt.
- Sorgen Sie für einen ungehinderten Luftstrom. Richten Sie gerade Kanäle, soweit es das Produkt zulässt, in Richtung des vorgesehenen Luftstroms aus. Bei natürlicher Konvektion überprüfen Sie die Einbaulage sowie den ungehinderten Ein- und Austritt; bei Zwangsbelüftung berücksichtigen Sie sowohl die Gehäuse- als auch die Betriebsbedingungen des Lüfters.
- Gestalte die Flossenansätze und die Basis zweckmäßig. Überprüfen Sie die Höhe, Dicke und den Abstand der Finne sowie die Dicke der Basis, die Übergänge und die Asymmetrie. Die AEC-Leitfaden zur Konstruktion von Strangpressprofilen Erkennt plötzliche Änderungen der Wandstärke sowie breite, dünne Abschnitte als potenzielle Ursachen für Verformungen oder Fertigungsschwierigkeiten. Wir nutzen dies als Prüfkriterium, nicht als allgemeingültige Regel für Mindestwandstärken oder Seitenverhältnisse.
- Die Kontaktfläche und die Befestigungsbezugspunkte sollten eindeutig angegeben werden. Ermitteln Sie die Grundfläche der Wärmequelle und die Auflagefläche, die die genehmigten Kontaktanforderungen erfüllen müssen. Falls dieser Bereich bearbeitet werden muss, berücksichtigen Sie die Aufmaße und die Befestigungsvorrichtung, bevor Sie den Abschnitt freigeben.
Bei der CNC-Bearbeitung sollten die Schnittstellen geschützt werden, nicht das gesamte Profil ersetzt werden.
Ein CNC-gefräster Kühlkörper aus stranggepresstem Aluminium behält das effiziente Lamellenprofil bei und verfügt zusätzlich über die für die Montage erforderlichen Merkmale. BAOSONG empfiehlt, die extrudierten Rippen beizubehalten, sofern sie den Konstruktionsvorgaben entsprechen, und anschließend die Kontaktfläche, das Lochmuster, die Aussparungen oder die Endmerkmale selektiv zu bearbeiten. Im Vordergrund steht das endgültige Zusammenspiel dieser Merkmale – nicht eine pauschale enge Toleranz für jede Oberfläche. Siehe unsere CNC-Bearbeitung von Aluminiumprofilen.
| Problem des Käufers | Wirkung und Wirkmechanismus von BAOSONG | Kundenergebnis / Überprüfung |
|---|---|---|
| Der Sockel liegt nicht richtig an der Wärmequelle an. | Legen Sie die Kontaktfläche, die Anforderungen an deren Formgebung sowie das Wärmeleitmaterial – die Schicht zwischen Wärmequelle und Kühlkörper – fest; planen Sie die Bearbeitung und die Stützkonstruktion rund um diesen Bereich. | Eine prüfbare Kontaktfläche, die im angegebenen freien oder eingebauten Zustand geprüft wird. |
| Die Befestigungslöcher passen zwar einzeln, die Baugruppe jedoch nicht. | Verknüpfen Sie die Lage von Bohrungen, die Grundfläche und die Baugruppenreferenz in einem Bearbeitungs-/Prüfplan. Ein Bezugspunkt ist die Referenz, die zur Lokalisierung oder Vermessung eines Merkmals verwendet wird. | Ein Lochmuster, das anhand der tatsächlichen Befestigungsreferenz überprüft wurde, nicht anhand von nicht damit zusammenhängenden Maßen. |
| Abgeschnittene Enden oder Querschlitze führen zu beschädigten Lamellen und Graten | Planen Sie die Werkstückspannung und den Werkzeugzugang; legen Sie den Zustand der Schnittkanten sowie die Reinigung nach dem Schneiden und der Bearbeitung fest. | Die angegebenen Kanäle und Kanten bleiben frei und eignen sich für die Handhabung und Montage. |
| Durch die Oberflächenbehandlung wird die Passform verändert oder ein Bereich mit elektrischen Kontakten abgedeckt | Legen Sie vor der Endbearbeitung den endgültigen Oberflächenzustand, die Abdeckung und die Prüfreihenfolge fest. | Kritische Passungen und Kontaktflächen werden im Lieferzustand akzeptiert. |
| Nachbestellungen stimmen nicht mehr mit dem genehmigten Muster überein | Ordnen Sie die Zeichnung, die Form, das Bearbeitungsprogramm, die Oberflächenbeschaffenheit und das freigegebene Muster derselben Freigabe zu. | Dokumentierte Referenzen zur Änderungskontrolle und zur Annahme von Nachbestellungen. |
Geben Sie die Oberflächenausführung nach Funktion an. Durch das Eloxieren lässt sich eine schützende Oberfläche erzielen, doch Hydro weist darauf hin, dass die dabei entstehende Oxidschicht elektrisch isolierend ist. Daher sind für Bereiche, die elektrischen Kontakt oder eine Erdung erfordern, ausdrückliche Behandlungs- oder Abdeckungsanweisungen erforderlich; man darf nicht davon ausgehen, dass jede Aluminiumoberfläche leitfähig bleibt. Siehe Hydros Leitfaden zur Oberflächenbehandlung. Die thermischen Kontaktflächen müssen ebenfalls den zugelassenen Schnittstellenanforderungen entsprechen; die schwarze Farbe allein ist kein Nachweis für eine verbesserte Kühlung des Bauteils.
Bei der Serienfertigung sollte das Fertigteil kontrolliert werden – nicht nur das Ziehbild.
Die Massenproduktion erfordert einen kontrollierten Prozessablauf vom Rohmaterial bis zum abgenommenen Bauteil. Bei der Angebotserstellung planen wir die Werkzeugfertigung, Bearbeitung, Endbearbeitung und Prüfung anhand der Auftragsvorgaben und gehen nicht davon aus, dass sich ein Prototypenentwurf automatisch skalieren lässt. Ein Profil kann über Jahre hinweg geeignet bleiben, während sich Befestigungsmerkmale, die Oberflächenbeschaffenheit oder der Zustand des gelieferten Materials ändern; diese Änderungen bedürfen dennoch einer Genehmigung.
Für extrudierte Aluminiumkühlkörper in Großserien empfiehlt BAOSONG ein Freigabedokument mit den folgenden Angaben. Sie können diese Struktur in Ihre eigene Beschaffungsspezifikation übernehmen; wir helfen Ihnen bei der Vervollständigung der noch ausstehenden Entscheidungen im Rahmen der Prüfung.
- Produktveröffentlichung: Teilenummer, Zeichnungs-/3D-Revision, genehmigte Änderungen und Lieferzustand – Profil, Zuschnitt oder Fertigteil.
- Veröffentlichung des Profils: die Typenbezeichnung und gegebenenfalls die Revisionsnummer, die Legierung, den Härtezustand, die Anforderungen an den Querschnitt sowie die Referenznummer der genehmigten Probe/des genehmigten Musters.
- Funktionale Merkmale: Anlagefläche, Befestigungsbezugspunkt, Bohrungen/Gewinde sowie die Anforderungen der Zeichnung, die einer Einzelprüfung bedürfen.
- Akzeptanz des Endzustands: Oberflächenbeschaffenheit, maskierte Bereiche, Anforderungen an Kanten und Sauberkeit, Prüfbedingungen und erforderliche Aufzeichnungen.
- Neu bestellen und übertragen: Mengen und Bestellmuster, Regelungen zum Zugang zu und zur Wartung von Werkzeugen, Verpackung, zulässige Änderungen und Auslöser für eine erneute Genehmigung.
Vor der Freigabe ermitteln wir, welche Merkmale im Profil geprüft werden und welche erst nach der Bearbeitung oder Endbearbeitung geprüft werden müssen. Bei einer Lieferantenübernahme vergleichen wir das bereits freigegebene Bauteil mit dem eingehenden Material und dem vorgeschlagenen Fertigungsablauf und beseitigen etwaige Abweichungen vor der Produktionsfreigabe. Ihre Nachbestellspezifikation bleibt an das akzeptierte Bauteil gebunden – nicht nur an die ursprüngliche Werkzeugzeichnung.

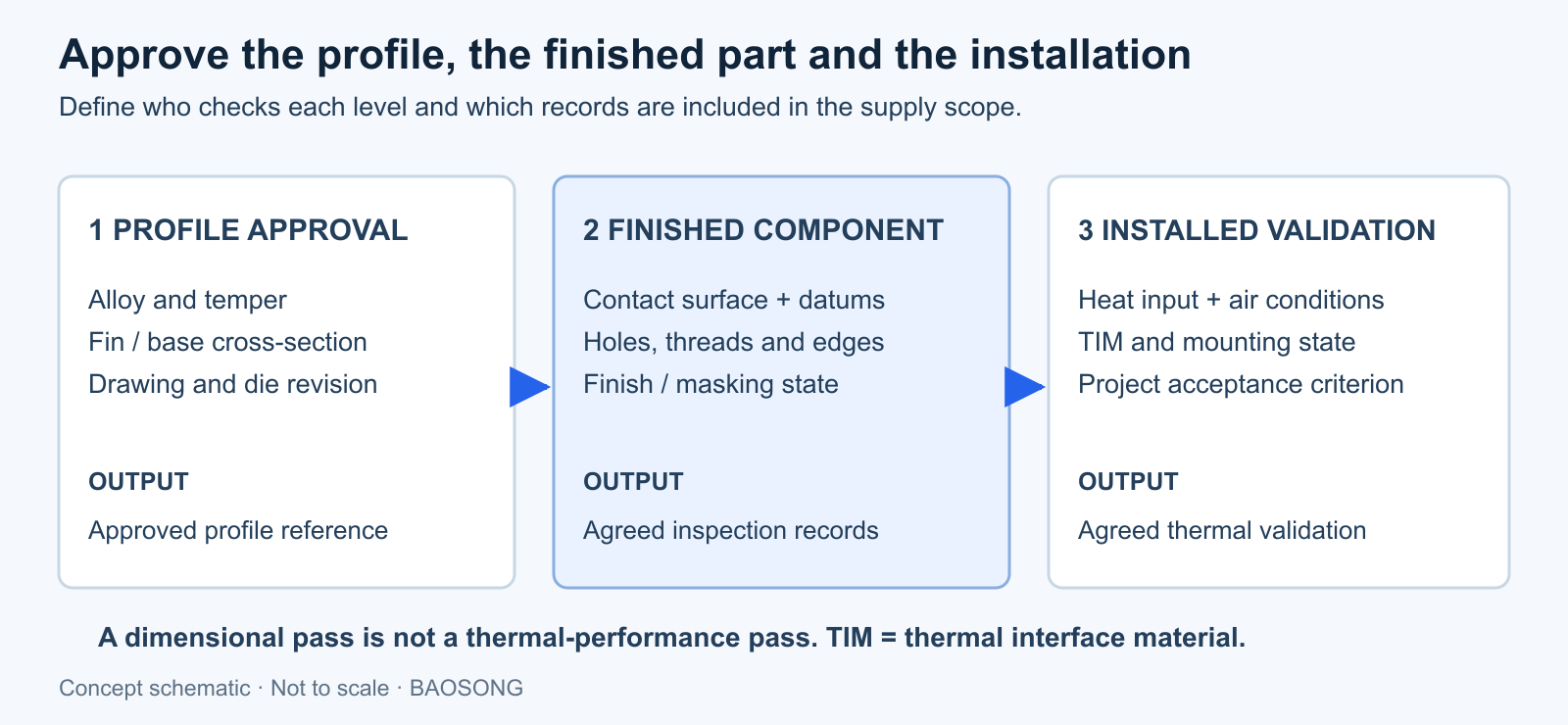

Separate Profilprüfungen, Abnahme der Fertigteile und thermische Validierung
Jede Akzeptanzstufe beantwortet eine andere Frage. Eine Profilprüfung bestätigt den Querschnitt; ein Fertigteilbericht bestätigt das gelieferte Bauteil; ein thermischer Test bewertet die Anlage unter definierten Bedingungen. BAOSONG verknüpft die vereinbarten Fertigungsunterlagen mit Ihrer Zeichnung und hilft bei der Festlegung der Übergabe, damit eine Maßprüfung nicht mit einer Prüfung der Kühlleistung verwechselt wird.
| Abnahmepunkt | Vor der Fertigung festlegen | Einvernehmlich festgestellte Tatsachen |
|---|---|---|
| Legierung und Materialzustand | Werkstoffspezifikation, Härtegrad und erforderliche Rückverfolgbarkeit. | Materialnachweis und Chargenkennzeichnung, sofern angegeben. |
| Extrudiertes Profil | Querschnittsgeometrie, Anforderungen hinsichtlich der Länge und zulässiges Erscheinungsbild. | Probe- und Profilprüfungen gemäß der genehmigten Zeichnung. |
| Fertige Kontakt- und Befestigungselemente | Bezugspunkte, Auflagefläche, Bohrungen/Gewinde und Messbedingungen. | Prüfprotokolle für Erstmuster und wiederkehrende Prüfungen gemäß Vereinbarung. |
| Oberfläche und Handhabung | Lieferzustand der Beschichtung/Abdeckung, Kantenbeschaffenheit und Schutzverpackung. | Endkontrollen und vereinbarte Verpackungsvorgaben. |
| Ergebnis der installierten Kühlung | Wärmezufuhr, Einlass-/Umgebungsbedingungen, Luftstrom oder Ausrichtung, Material der Schnittstelle, Befestigung und Abnahmekriterium. | Projektspezifischer Prüf- oder Validierungsbericht der vereinbarten verantwortlichen Stelle. |
Unser Unterstützung bei der Prüfung von Aluminiumkomponenten befasst sich mit den vereinbarten Fertigungskontrollen. Bei einem etablierten Kundenentwurf muss die thermische Entwicklung nicht allein aufgrund einer neuen Bestellung neu aufgerollt werden; die Validierung oder Requalifizierung erfolgt auf der Grundlage der Zeichnung, der Projektanforderungen und der genehmigten Änderungen.
Zwei Beispiele dafür, wie wir die Route auswählen
Eine wiederverwendbare Elektronikbaugruppe mit einem bereits vorhandenen, nutzbaren Teil
Beispielprojekt, kein Kundenfall: Das freigegebene Profil passt bereits in das Gehäuse und erfüllt die vom Kunden festgelegten Kühlbedingungen, allerdings müssen die Befestigungslöcher und die Kontaktfläche angepasst werden. Wir empfehlen, dieses Profil beizubehalten und die CNC-Elemente, die Endbearbeitung sowie die Prüfvorgaben festzulegen. Eine neue Form ist nur dann gerechtfertigt, wenn das Profil oder der Profilzugang die Anforderungen des Projekts nicht mehr erfüllt – nicht einfach nur, weil es sich um ein kundenspezifisches Bauteil handelt.
Ein neues Gehäuse, das integrierte Kühlrippen und Befestigungsschienen benötigt
Beispielprojekt, kein Kundenfall: Separate Halterungen nehmen Platz ein, der für den Luftstrom benötigt wird, und die verfügbaren Profile können die erforderlichen Sockel und Schienen nicht bereitstellen. Wir empfehlen ein maßgeschneidertes Profil, das diese durchgehenden Merkmale integriert, mit punktueller CNC-Bearbeitung für Endbohrungen und Schnittstellen. Die Freigabe hängt von der Machbarkeit des Profils und der Abnahme des Fertigteils ab; sollten sich die vorgeschlagenen Lamellenkanäle für die gegebenen Kühlbedingungen als ungeeignet erweisen, überarbeiten wir das Layout, bevor wir den Werkzeugherstellungsprozess in Auftrag geben.
Warum sollten Sie sich bei Ihrem Projekt für Extrusionskühlkörper für BAOSONG entscheiden?
Wir verknüpfen die Profilauswahl mit der Komponente, die Sie einbauen und neu anordnen müssen. Als Ihr Hersteller von maßgeschneiderten stranggepressten Kühlkörpern und Lösungspartner wandelt BAOSONG Ihre Zeichnung, Ihr Muster oder Ihre Anforderungen in einen konkreten Fertigungsvorschlag um. Der aussagekräftige Vergleich bezieht sich nicht auf eine nominelle Toleranz oder einen reinen Preis für die Strangpressung, sondern darauf, ob der Lieferant die folgenden Entscheidungen bezüglich des Fertigteils berücksichtigt.
| Kaufpriorität | Was BAOSONG in den Vorschlag einbringt | Was Sie davon haben |
|---|---|---|
| Budget und Lieferumfang | Vergleichen Sie die Routen des bestehenden Profils mit denen der neuen Form; unterscheiden Sie dabei zwischen Werkzeugen, Fertigteilen, Zukaufteilen und vereinbarten Aufzeichnungen. | Ein vergleichbarer Einkaufsumfang anstelle eines attraktiven, aber unvollständigen Profilpreises. |
| Menge und Konsistenz | Verknüpfen Sie das Auftragsmuster mit den Werkzeugkonfigurationen, den genehmigten Überarbeitungen und den wiederkehrenden Abnahmen. | Ein Nachbestellplan, der mit dem freigegebenen Teil verknüpft ist. |
| Anpassung und Prozess | Trennen Sie die extrudierten Elemente von den CNC-Schnittstellen und der Endbearbeitung; legen Sie die vorgeschlagenen Zuständigkeiten für die einzelnen Arbeitsschritte fest. | Sinnvolle Integration, ohne jede Funktion in die Extrusionsmatrize zu zwängen. |
| Qualitativ hochwertiger Support | Ermitteln Sie die Kontakt- und Befestigungsmerkmale, für die Nachweise erforderlich sind, sowie den Auslieferungszustand, in dem diese geprüft werden. | Prüfhinweise, die für die Montage und Abnahme relevant sind. |
| Lieferung und Übergabe | Vereinbaren Sie vor der Freigabe Meilensteine, die Dokumentation, die Zusammenstellung und den Umgang mit Änderungen. | Ein klarerer Weg von der Genehmigung bis hin zu einsatzfähigen Komponenten. |
Bei einer neuen oder überarbeiteten Komponente gilt unser Konstruktionsprüfung von Aluminiumteilen fasst diese Entscheidungen zusammen. Bei einem genehmigten Entwurf konzentrieren wir uns auf die Fertigungskonformität und die Angebotserstellung; vorgeschlagene Änderungen werden Ihnen zur Genehmigung vorgelegt.
Fragen, die Käufer vor der Bestellung stellen
Bedeutet “maßgeschneidert” immer eine neue Extrusionsdüse?
Nein. Individuelle Längen, Bohrungen, Aussparungen oder eine maschinell bearbeitete Kontaktfläche können aus einem vorhandenen Strangpressprofil gefertigt werden, sofern dessen Querschnitt geeignet und verfügbar ist. Eine neue Matrize ist erforderlich, wenn sich der durchgehende Querschnitt selbst ändern muss.
Gibt es einen allgemeinen Mindestwert für die Flügelgröße oder das Flügel-Spannweiten-Verhältnis?
Es gibt keine einheitliche Zahl, die alle Profile und Lieferwege abdeckt. Bei kleinen Bestellungen empfehlen wir, zunächst die verfügbaren Profile und Bearbeitungsmöglichkeiten zu prüfen; bei einer neuen Form besprechen wir gemeinsam den Querschnitt, das Material und das Bestellmuster. Ein angegebenes Limit muss zum vorgeschlagenen Produktionsweg gehören und darf nicht von einem nicht in Zusammenhang stehenden Lieferanten übernommen werden.
Was sollte ich beachten, wenn ich extrudierte Aluminiumkühlkörper aus China beziehe?
Verwenden Sie die genehmigte Zeichnung und die Materialspezifikation als gemeinsame Grundlage. Klären Sie, wer für die Extrusion, die Bearbeitung, die Endbearbeitung und die Endabnahme verantwortlich ist; vereinbaren Sie vor der Bestellung die Sprache der Unterlagen, die Werkzeugauslegung sowie die Verpackungs- und Lieferbedingungen. Der Standort eines Lieferanten allein sagt nichts über dessen Qualität, Kapazität oder Zertifizierung aus.
Wie erhalte ich ein Angebot für einen stranggepressten Aluminiumkühlkörper?
Senden Sie uns Ihre Zeichnung, ein Musterfoto oder Ihre Anforderungen; BAOSONG wird den Profilverlauf, das Material, die Menge, die Bearbeitung, die Oberflächenbeschaffenheit und den Abnahmeumfang bestätigen, bevor ein formelles Angebot erstellt wird. Werkzeugkosten und die Lieferung wiederkehrender Teile werden gegebenenfalls separat ausgewiesen; die Preisberechnung erfolgt online nicht automatisch.
Schicken Sie uns, was Sie haben – wir legen den nächsten Fertigungsschritt fest
| Was du bereits hast | Die nächsten Schritte von BAOSONG | Was Sie erhalten |
|---|---|---|
| Freigegebene Zeichnung oder CAD-Datei | Prüfen Sie den Abschnitt, die funktionalen Merkmale, den Ablauf und die Abnahmeanforderungen. | Ein Fertigungsvorschlag und ein Angebot auf der Grundlage des genehmigten Entwurfs. |
| Ein Muster oder Fotos eines bereits vorhandenen Teils | Überprüfen Sie die erforderlichen Geometrie- und Materialangaben; legen Sie fest, ob eine Nachbildung oder eine Verbesserung erforderlich ist. | Ein klarer Weg zur Nachbildung bzw. Verbesserung sowie die für die Angebotserstellung erforderlichen Informationen. |
| Eine Skizze, ein Verpackungslayout oder eine Kühlanforderung | Empfehlen Sie die Profilroute und ermitteln Sie die zu klärenden Schnittstellen- und Validierungsentscheidungen. | Ein vorgeschlagener Umfang der Komponenten sowie die nächsten Schritte hinsichtlich der Entwicklung und Angebotserstellung. |
| Ein Nachbestellungs- oder Lieferantenwechselbedarf | Überprüfen Sie das freigegebene Muster, die Änderungen, den Zugang zu den Fertigungswerkzeugen und die Produktionsabnahme. | Ein Transfer-/Nachbestellplan mit vereinbarten Prüfungen und Lieferumfang. |
Sie müssen die Spezifikation nicht vollständig fertigstellen, bevor Sie sich mit uns in Verbindung setzen. Besprechen Sie Ihr Projekt für maßgefertigte Kühlkörper aus stranggepresstem Aluminium mit BAOSONG. Teilen Sie uns mit, was bereits vorliegt, und wir werden Ihnen den geeigneten Fertigungsweg empfehlen und Sie dabei unterstützen, die notwendigen Entscheidungen zu treffen, um das Projekt in die Produktion zu überführen.
