Kurze Antwort: ein flüssigkeitsgekühltes Gehäuse, das die gesamte Baugruppe umschließt
BAOSONG entwickelt maßgeschneiderte Lösungen für flüssigkeitsgekühlte Servergehäuse aus Aluminium, die genau auf Ihre Platinen, Kühlkomponenten und Serviceanforderungen zugeschnitten sind. Für ein aus Paneelen bestehendes Gehäuse empfehlen wir geformte Aluminiumpaneele in Kombination mit präzise gefertigten Befestigungs- und Verbindungsteilen. Auf diese Weise wird die Bearbeitung dort eingesetzt, wo es auf die Ausrichtung ankommt, während große Abdeckungen und Wände weiterhin praktikabel herzustellen sind.
Das Gehäuse muss die Kühlkomponenten aufnehmen, ohne dabei deren Anschlüsse oder den verbleibenden Luftstrom zu beeinträchtigen. Wir prüfen gemeinsam die Platinenhalterungen, Schienenbefestigungen, den Schlauchraum, die Steckerhalterungen und die Demontagewege und legen anschließend den Fertigungs- und Prüfablauf fest. Aluminium verleiht dieser Konstruktion ein geringes Gewicht und eine flexible Geometrie; Rippen, Profile und lokale Verstärkungen sorgen für die erforderliche Steifigkeit der Baugruppe.
Fangen Sie mit den Informationen an, die Sie bereits haben. Eine freigegebene Zeichnung kann direkt in die Fertigungsprüfung und Angebotserstellung übergehen; ein Muster, ein Layout oder eine Problembeschreibung dient uns als Ausgangspunkt für eine Bauteillösung. Senden Sie uns Ihre Zeichnung, ein Beispielfoto oder eine kurze Beschreibung um Ihr Projekt für ein flüssigkeitsgekühltes Servergehäuse zu besprechen.
Auf einen Blick: Die entscheidenden Entscheidungen beim Fahrwerk
| Ihre Priorität | Unsere empfohlene Vorgehensweise | Worum es dabei geht |
|---|---|---|
| Präzise Flüssigkeitsanschlüsse | Suchen Sie die Halterung für den Stecker anhand derselben Montageangaben, die auch zur Positionierung des Gehäuses im Rack dienen. | Fehlausrichtung zwischen einzelnen, für sich genommen einwandfreien Teilen. |
| Einfache Wartung | Stellen Sie sicher, dass die Anschlussplatte des Kühlsystems und die Wartungsklappen im Rahmen der vereinbarten Demontagereihenfolge zugänglich sind. | Schläuche oder Halterungen, die ein austauschbares Teil blockieren. |
| Geringes Konstruktionsgewicht | Verwenden Sie Aluminium mit Versteifungsrippen, umgebogenen Kanten oder Schienenprofilen; verstärken Sie Stellen mit konzentrierten Belastungen lokal. | Unnötiges Volumen bei gleichbleibender nützlicher Steifigkeit. |
| Praktische Serienfertigung | Kombinieren Sie die Plattenfertigung mit selektiver CNC-Bearbeitung und kontrollierten Montagevorrichtungen. | Jede Oberfläche bearbeiten, obwohl dies nur an einigen Schnittstellen erforderlich ist. |
| Vorhersehbare Akzeptanz | Überprüfen Sie die fertige Geometrie und die Passung im angegebenen Baugruppenzustand. | Teile, deren Maße zwar stimmen, die sich aber nicht richtig zusammenbauen lassen. |
Legen Sie den Geltungsbereich des Chassis anhand der von ihm unterstützten Hardware fest
Ein flüssigkeitsgekühltes Servergehäuse ist das mechanische Gehäuse und die Tragkonstruktion für einen Server, der einen Flüssigkeitskühlkreislauf nutzt. Sein Sockel, seine Seitenteile, Abdeckungen, Platinenhalterungen und Anschlusshalterungen dienen zur Positionierung der Elektronik und der Kühlkomponenten. Bei der Direkt-Chip-Flüssigkeitskühlung leiten Kühlplatten die Wärme über ihre thermischen Schnittstellen von den Prozessoren ab; das Gehäuse bildet die Grundlage für diese Anordnung und deren Serviceanschlüsse.
Bei einer Sonderanfertigung eines Gehäuses sind die Metallbearbeitung und die mechanische Montage als klar definierte Leistungsmerkmale anzugeben. Wir definieren die gelieferten Platten, Halterungen, Befestigungselemente und vereinbarten Baugruppen zusammen mit den von Ihrem Team oder Ihren Kühlpartnern gelieferten Gegenstücken. Kühlanschlüsse, Schläuche und Kühlplatten können dann anhand derselben Schnittstelleninformationen aufeinander abgestimmt werden. Ein strukturelles Aluminiumgehäuse liegt normalerweise außerhalb des mit Kühlmittel in Berührung kommenden Kreislaufs; sollte ein Gehäuseteil ebenfalls Kühlmittel führen, ist eine separate Spezifikation für die Flüssigkeitsgrenzfläche erforderlich.
Ein KI-Server-Rechenmodul ist ein herausnehmbares Modul, das Rechenhardware enthält; ein maßgefertigtes Servergehäuse aus Aluminium kann auch für luftgekühlte Geräte verwendet werden. Im Mittelpunkt stehen hier die zusätzlichen mechanischen Arbeiten, die für die Integration in ein flüssigkeitsgekühltes Gehäuse erforderlich sind. Der umfassendere Anwendungskontext wird in unserem Aluminium-Bauteile für KI-Server.
Wählen Sie ein Fertigungsverfahren, das zu Ihrem Fahrgestell passt
Bei neuen, auf Platten basierenden Konstruktionen setzen wir vorzugsweise auf geformte Platten in Kombination mit speziell gefertigten Schnittstellenteilen. Verwenden Sie die Platten für die Gehäuseoberflächen und die bearbeiteten Teile für Anschlusspositionen, Positionierungsmerkmale und konzentrierte Belastungen. Bei einem zugelassenen, flüssigkeitsgekühlten OEM-Servergehäuse behalten wir die vorgegebene Konstruktion bei und legen Ihnen Fertigungsverbesserungen zur Genehmigung vor.
| Route und optimale Nutzung | Warum wir es empfehlen | Wann sollte man die Route ändern? | Vor der Freigabe überprüfen |
|---|---|---|---|
| Geformte Aluminiumplatten + CNC-gefräste Anschlussteile Gehäuse auf Plattenbasis mit lokalen Ausrichtungshilfen. | Trennen Sie die Gehäusegeometrie von der kritischen Befestigungsgeometrie; tauschen Sie eine Halterung oder eine Blende aus, ohne die gesamte Basis neu anfertigen zu müssen. | Sollte die Bewegung der montierten Platten ein einwandfreies Zusammenfügen verhindern, fügen Sie ein stabileres Bauteil hinzu oder ändern Sie die Art und Weise, wie die Schnittstelle fixiert ist. | Biegung und Baugruppenaufbau, Position des Steckverbinders, Zugang zu den Befestigungselementen und Passgenauigkeit des fertigen Teils. |
| Strangpressprofile + Platten + bearbeitete Enden Wiederverwendbare Schienen- oder Seitenträgerabschnitte für verwandte Varianten. | Fügen Sie Versteifungen und Befestigungsschienen in einen sich wiederholenden Abschnitt ein und passen Sie dabei die Endelemente und Platten an. | Wenn sich der Querschnitt häufig ändert oder der Einsatz von Werkzeugen nicht gerechtfertigt ist, sollten geformte oder bearbeitete Bauteile beibehalten werden. | Eignung der Profile, Fugensteifigkeit, Endreferenzen, Werkzeugausstattung und Wirtschaftlichkeit der Bestellung. |
| CNC-gefräste Konstruktionsteile oder Grundplatten Komplexe, integrierte Befestigungsgeometrie oder eine zugelassene, maschinell bearbeitete Konstruktion. | Steuerung der verbundenen Merkmale in einem gemeinsamen Bauteil und Reduzierung bestimmter, mit den Verbindungen zusammenhängender Abweichungen; geeignet für Prototypen und Serienfertigung. | Wenn Materialabtrag und Bearbeitung ohne funktionalen Nutzen im Vordergrund stehen, sollten große Gehäuseflächen von kritischen Bauteilen getrennt werden. | Verformung, Zugang zu den Halterungen, Fertigmaße, Nutzsteifigkeit und wiederkehrende Kosten. |
Ein CNC-gefrästes, flüssigkeitsgekühltes Servergehäuse bedeutet nicht zwangsläufig, dass jede Abdeckung und jede Wand aus einem massiven Rohling gefertigt werden muss. Wir verwenden Präzisionsbearbeitung von Aluminium mittels CNC-Fräsen wo die Konstruktion von verknüpften Bezugspunkten, Passflächen oder einer präzisen Montagegeometrie profitiert. Der Fertigungsvorschlag identifiziert diese Merkmale sowie den Prüfzustand, der deren Funktionsfähigkeit belegt.
Warum Aluminium in dieser Anwendung wertvoll ist
Dank des Aluminiums vereint das Fahrwerk ein überschaubares Gewicht mit einer anpassungsfähigen Struktur. Eine geringere Materialdichte ist vorteilhaft für abnehmbare Abdeckungen, Wartungsmodule und eingebaute Metallkonstruktionen. Dank der Möglichkeiten beim Umformen, Strangpressen und Bearbeiten können wir dem Querschnitt Steifigkeit verleihen und an den lokalen Schnittstellen eine präzise Geometrie erzielen. Das daraus resultierende Gewicht und die Kosten hängen eher von der konkreten Konstruktion als allein von der Materialwahl ab.
Wir wählen das Material entsprechend der Funktion des Bauteils aus. Eine formbare Blechlegierung ist eine sinnvolle Wahl für gebogene Bleche; eine geeignete 6xxx-Legierung eignet sich für bearbeitete oder stranggepresste Bauteile. Materialempfehlungen von Hydro für 5052 unterstützt dessen Einsatz beim Umformen, während dessen Übersicht über Extrusionslegierungen beschreibt die Bearbeitungseigenschaften von 6061. In der Projektspezifikation werden weiterhin die Legierung, die Härte und die Oberflächenbeschaffenheit für jedes Bauteil festgelegt.
Wenn eine Befestigung, ein Schienenkontakt oder wiederholte Betriebsvorgänge zu einer punktuellen Belastung führen, ziehen wir eine lokale Verstärkung, einen Einsatz oder ein austauschbares Verschleißteil in Betracht. Behalten Sie ein zugelassenes Stahlbauteil bei, wenn dessen erforderliche Querschnitts- oder Verbindungsleistung es zur besseren Lösung macht. Als Konstruktionswerkstoff wird hier Aluminium empfohlen; es gewährleistet jedoch nicht von sich aus die thermische Leistung der Kühlplatte oder die Kompatibilität mit Kühlmitteln.
Entwerfen Sie die mechanischen, Kühlungs- und Wartungsschnittstellen gemeinsam

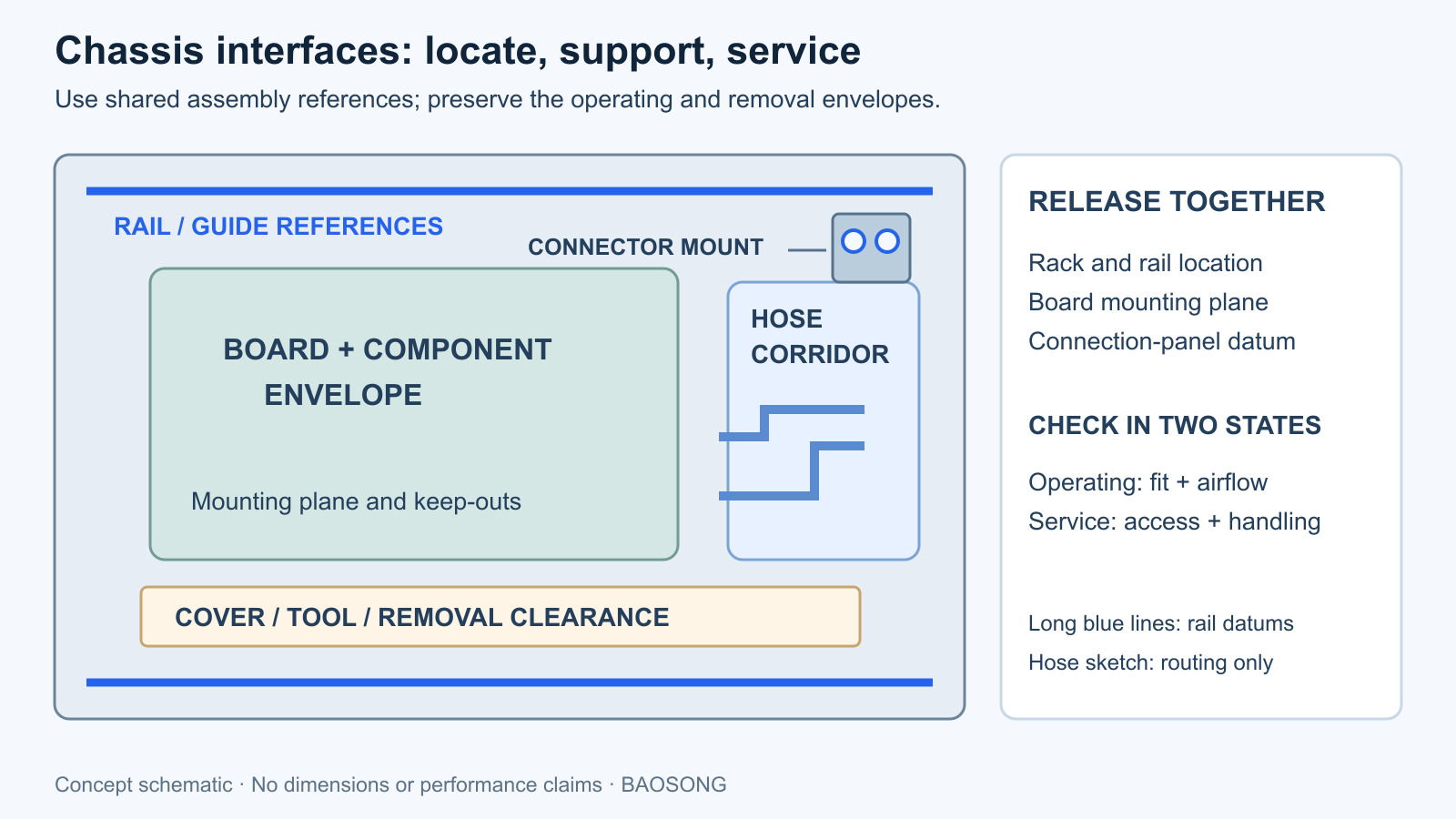

Beginnen Sie mit den Referenzen, die das zusammengebaute Gehäuse steuern, und ermitteln Sie dann anhand dieser die Kühlschnittstellen. Ein Bezugspunkt ist die Referenz, anhand derer ein Bauteil positioniert oder vermessen wird. Die Position des Gestells oder der Schiene, die Montageebene der Platine und die Position der Anschlussplatte müssen in einer gemeinsamen Beziehung zueinander stehen, damit ihre jeweiligen Toleranzen keinen Konflikt bei der Baugruppe verursachen.
Manuelle Verbindungen oder Blindsteckverbinder?
Verwenden Sie zugängliche manuelle Anschlüsse, wenn die genehmigte Wartungsreihenfolge es einem Techniker ermöglicht, diese zu erreichen und zu trennen. Sie vermeiden es, das Einrasten der Steckverbinder allein vom Einstecken in das Gehäuse abhängig zu machen. Wählen Sie Blindsteckverbinder, wenn die erforderliche Wartungsmethode eine Verbindung während des Einsteckens erfordert und die entsprechenden Führungselemente, Steckverbinderhalterungen und Verriegelungsmechanismen gemeinsam konstruiert werden können.
Für das Blindstecken positionieren wir die Steckverbinderhalterungen an den Schienen- und Führungsreferenzpunkten, überprüfen den Einsteckweg und berücksichtigen dabei die Einrastkräfte sowie den zulässigen Bewegungsspielraum des ausgewählten Steckverbinders. CPCs Anleitung zum Blindstecken beschreibt die Ausrichtung der Steckverbinder und die Rolle der Führungen beim Einrasten. Beziehen Sie die Montageanleitung des ausgewählten Modells heran, anstatt für jedes Gehäuse einen generischen Abstand festzulegen.
Schlauchraum, verbleibender Luftstrom und Ausbau-Reihenfolge
Wir reservieren einen festgelegten Korridor für Schläuche und Anschlussteile, halten abgestützte Biegungen von Kanten fern und überprüfen den Freiraum für die Abdeckung und den Zugang für Wartungswerkzeuge. Halten Sie den Kühlweg frei von Luftströmen, die noch von anderen Komponenten benötigt werden. OCP-Richtlinien zur Flüssigkeitskühlung (OAI) 2023, Abschnitt 4 Berücksichtigen Sie bei der Konstruktion den Platz im Gehäuse, die verbleibende Luftkühlung und die Rohrhalterungen; dies sind Rahmenbedingungen für die Überprüfung und keine allgemeingültigen Gehäusespezifikationen.
Machen Sie die Wartungsfreundlichkeit zu einer Anforderung bei der Montage und prüfen Sie anschließend das Fahrgestell sowohl im Wartungszustand als auch im Betriebszustand. Zeigen Sie, welche Abdeckung zuerst entfernt wird, wo ein abgekoppelter Schlauch aufliegt, wie eine Verriegelung erreicht wird und ob sich eine Platine aus ihren Halterungen lösen lässt, ohne an der Schaltung zu ziehen. Falls bei einer Trennung Restflüssigkeit austreten könnte, legen Sie gemeinsam mit dem Systemteam die Handhabungs- oder Auffangvorrichtung fest. Eine Ablassöffnung oder Auffangvorrichtung allein ist kein Nachweis für Leckagesicherheit.
Probleme bei der Montage in konkrete Konstruktionsmaßnahmen umsetzen
| Montageproblem | Womit sich BAOSONG befasst | Ergebnis und Überprüfung |
|---|---|---|
| Die Befestigungshalterung und die Rack-Schnittstelle sind nicht aufeinander ausgerichtet. | Stimmen Sie die Bezugspunkte aufeinander ab; überprüfen Sie die Abweichungen im zusammengebauten Zustand und verwenden Sie gegebenenfalls ein spezielles Positionierungsteil oder eine kontrollierte Justierung. | Festgelegte Passgeometrie, geprüft anhand des vereinbarten Gegenstücks oder einer repräsentativen Vorrichtung. |
| Schläuche reiben an einer Kante oder verschieben sich, wenn eine Abdeckung entfernt wird. | Überprüfen Sie die Kantenbearbeitung, die Befestigungspunkte und den Wartungskorridor anhand der Schlauchspezifikation. | Eine unterstützte Route, die in den Zuständen „geschlossen“, „offen“ und „Wartung“ überprüft wurde. |
| Die Platinenhalterung verschiebt sich unter dem Gewicht der Hardware oder der Kraft der Steckverbinder. | Überprüfen Sie den Lastpfad; fügen Sie, sofern die Analyse dies erfordert, gefaltete Rückführungen, ein Bauteil oder eine lokale Bewehrung hinzu. | Befestigungsreferenzen, die unter den angegebenen Montagebelastungen geprüft wurden. |
| Die Endbearbeitung verändert die Passform oder unterbricht einen erforderlichen elektrischen Kontakt. | Geben Sie den Status der Endkontrolle sowie die genehmigten Maskierungs- und Kontaktstellen an. | Nach Fertigstellung und Montage werden der Sitz sowie die erforderliche Kontaktdurchgängigkeit überprüft. |
| Ein Austausch im Rahmen der Wartung würde zu viele benachbarte Teile beeinträchtigen. | Entfernen Sie die zugänglichen Abdeckungen und Befestigungselemente; überprüfen Sie die Reihenfolge anhand des vorgesehenen Austauschteils. | Ein nachgewiesener Zugriffspfad, wobei die erforderliche Schaltungsisolierung durch das Systemverfahren definiert ist. |
Durch diese Schritte wird aus einer Gehäusezeichnung eine Baugruppenzeichnung. Unsere Konstruktionsprüfung von Aluminiumteilen stellt sicher, dass die ausgewählte Konstruktion den Passungsbedingungen entspricht, bevor die Werkzeug- und Prüfdetails freigegeben werden.
Zwei praktische Projektansätze
Neue Anschlussposition an einem vorhandenen Gehäuse: Als Ausgangspunkt empfehlen wir eine speziell gefertigte Anschlusshalterung, die an den Schienenbezugspunkten anliegt und über eine angepasste Schalttafelöffnung sowie einen abgestützten Schlauchkanal verfügt. Dadurch bleibt die zugelassene Gehäusegeometrie dort erhalten, wo sie weiterhin funktioniert, und die Änderungen konzentrieren sich auf das Anschluss- und Zugangsproblem. Überprüfen Sie den Zugang zum Einstecken und Entfernen unter Verwendung des ausgewählten Gegenstücks, bevor Sie die überarbeiteten Teile freigeben.
Übertragung eines genehmigten Produktionsentwurfs: Wenn Sie den Lieferanten für Ihre flüssigkeitsgekühlten Servergehäuse wechseln, sollten Sie die Zeichnungsrevision, das Material, die Oberflächenbeschaffenheit und die Anforderungen an die Passgenauigkeit als Grundlage beibehalten. BAOSONG überprüft die Fertigungs- und Montageabfolge, schlägt gegebenenfalls sinnvolle Änderungen zur Genehmigung vor und gleicht die Unterlagen für Erstmuster und Folgeaufträge ab. Hierbei handelt es sich um beispielhafte Projektabläufe und nicht um Aussagen über abgeschlossene Kundenprojekte.
Die Wiederholbarkeit in den Produktionsablauf integrieren
Bei der Serienfertigung von flüssigkeitsgekühlten Servergehäusen sollten Sie zunächst die Schnittstellen und die Revisionsversion überprüfen, bevor Sie versuchen, die Taktzeit zu verkürzen. Dieselben Kontrollmaßnahmen gewährleisten die Serienfertigung eines freigegebenen Fahrgestellentwurfs. Wir planen die wiederholte Fertigung, Bearbeitung, Endbearbeitung und Montage gemäß derselben freigegebenen Zeichnung und denselben Abnahmekriterien, um eine gleichbleibende Passgenauigkeit der Karosserieteile und eine konsistente Ausrichtung der Verbindungen zu gewährleisten.
- Sehen Sie sich das Fertigungspaket an. Ermitteln Sie die gelieferten Teile, die zugehörigen Zeichnungen, das Material und die Oberflächenbeschaffenheit, die Bestellmengen sowie die Merkmale, die die Passform bestimmen. Halten Sie vorgeschlagene Änderungen zur Genehmigung durch den Kunden fest.
- Legen Sie die Arbeits- und Positionierungsreihenfolge fest. Legen Sie fest, welche Oberflächen geformt und welche bearbeitet werden und wie sie bei der Montage referenziert werden. Für Aluminiumblechbearbeitung, die Abweichungen bei der Biegung und deren Auswirkungen auf spätere Montagen zu bewerten.
- Den Zustand der fertigen Baugruppe genehmigen. Überprüfen Sie anhand der vereinbarten Anforderungen für Muster oder Erstmuster nach Abschluss aller relevanten Arbeitsschritte die kritischen Maße, den Sitz der Platten und den Zugang für die Verbindung.
- Lösen Sie die Bedienelemente für die Nachbestellung. Die genehmigte Zeichnungsrevision, die Material- und Oberflächenbeschreibung, die Referenzen zu den Vorrichtungen sowie die Anforderungen an die Prüfprotokolle sind beizubehalten. Eine Änderung an einer Leiterplatte oder einem Steckverbinder löst eine Überprüfung der betroffenen Schnittstellen aus.
Ein neues Fertigungsverfahren lohnt sich, wenn es die gewünschte Geometrie und das wiederkehrende Auftragsmuster unterstützt. Dies prüfen wir bei der Angebotserstellung neben den Bearbeitungs- und Montagearbeiten. Die CNC-Bearbeitung kann weiterhin das Fertigungsverfahren für kritische Teile bleiben; eine Umstellung auf Umformung oder Strangpressen erfordert einen funktionalen und wirtschaftlichen Grund.
Nehmen Sie das Fahrgestell in der richtigen Höhe entgegen

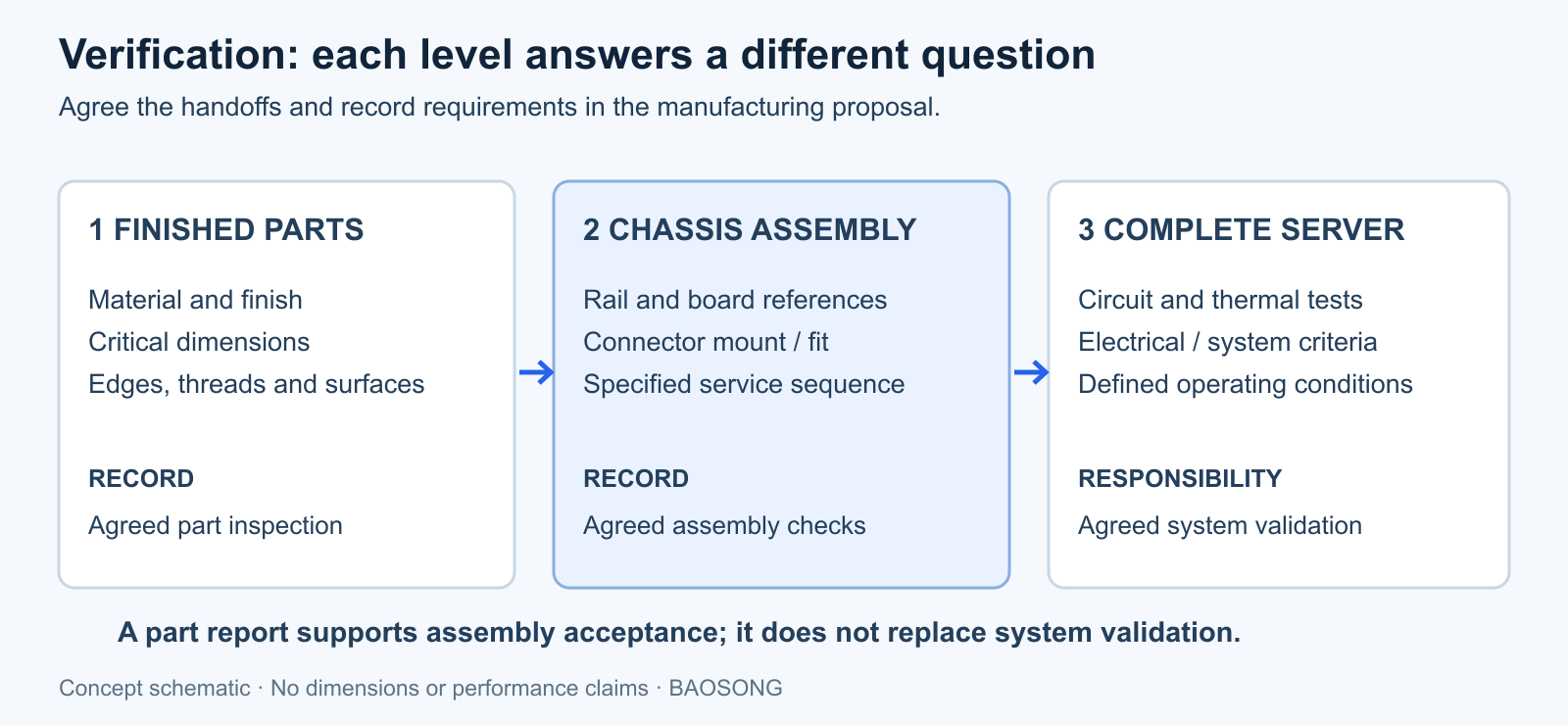

Die Abmessungen der Bauteile, die Passung der Baugruppe und die Leistung des Kühlsystems geben Aufschluss über unterschiedliche Aspekte. Unser Chassis-Vorschlag enthält eine Auflistung der im Auftrag enthaltenen mechanischen Prüfungen und Protokolle. Außerdem wird darin aufgeführt, welche Passteile oder Vorrichtungen für die vereinbarten Montageprüfungen benötigt werden und wie diese Ergebnisse in die Systemvalidierung des Server-Teams einfließen.
| Akzeptanzniveau | Was ist festzulegen? | Eingaben und Datensätze |
|---|---|---|
| Fertige Metallteile | Angaben zu Werkstoff, Abmessungen, Kantenbeschaffenheit, Gewinden, Oberflächenbeschaffenheit und kritischen Bezugsmerkmalen. | Genehmigte Zeichnungen, Anforderungen an den Endzustand und vereinbarte Maßprotokolle. |
| Montage des mechanischen Fahrwerks | Passgenauigkeit der Blenden, Positionierung der Platinen/Schienen, Befestigung der Steckverbinder und Zugang zu den Befestigungselementen im vorgegebenen montierten Zustand. | Passbildzeichnungen oder repräsentative Bauteile, Montageanleitung und Protokoll zur Passungsprüfung. |
| Betriebs- und Belastungsbedingungen | Abtragsreihenfolge und strukturelles Verhalten unter den im Projekt festgelegten Belastungen. | Genehmigte Arbeitsabläufe, Belastungen, Sicherungsvorrichtungen und vereinbarte Vorführ- bzw. Testvorkehrungen. |
| Kühlkreislauf und kompletter Server | Geltende Anforderungen hinsichtlich der verwendeten Flüssigkeit, der Dichtheit, der thermischen Eigenschaften sowie der elektrischen und systemtechnischen Aspekte für die fertige Konfiguration. | Kriterien des Systemteams und eine vereinbarte Validierungsverantwortung; ein Bericht über die Abmessungen des Fahrgestells allein reicht nicht aus, um diese Ergebnisse zu belegen. |
Geben Sie diese Prüfungen in der Prüfplan für Aluminiumkomponenten. Fügen Sie die erforderlichen Passungsangaben und mitgelieferten Unterlagen bei, anstatt zu jedem Merkmal eine allgemeine Toleranz- oder Prüfangabe hinzuzufügen.
Warum sollten Sie Ihr Fahrwerksprojekt bei BAOSONG in Auftrag geben?
Entscheiden Sie sich für einen Hersteller von flüssigkeitsgekühlten Servergehäusen, der Schnittstellenanforderungen in ein umsetzbares Fertigungskonzept umsetzt. BAOSONG fasst die Aluminiumkonstruktion, die Halterungen für die Kühlkomponenten und die Steuerungen für Nachbestellungen in einem Angebot zusammen, sodass Ihr Team das Projekt mit einem klaren Umfang und einem klaren Genehmigungsweg vorantreiben kann.
| Beschaffungspriorität | Die Projektmaßnahmen von BAOSONG | Mehrwert für Ihr Team |
|---|---|---|
| Klare Leistungsbeschreibung und Kostenvoranschlag | Führen Sie in dem Angebot die gelieferten Metallteile und die mechanische Baugruppe, die dazugehörige Kühlausrüstung sowie die vereinbarten Prüfarbeiten auf. | Ein festgelegter Auftragsumfang für das formelle Angebot und die technische Freigabe. |
| Nützliche Anpassungsmöglichkeiten | Wählen Sie die Platte, den Querschnitt und die Bearbeitungswege für die Werkstücke unter Berücksichtigung des Schnittstellenproblems, der Positionierungsmerkmale und des Stückzahlplans aus. | Änderungen, die sich eher auf die Ausrichtung, den Zugang oder die strukturelle Funktion beziehen als auf eine kosmetische Neugestaltung. |
| Konsistenz bei Nachbestellungen | Ordnen Sie die genehmigte Überarbeitung, die Verlegefolge, die Vorrichtungsreferenzen und die erforderlichen Produktionsunterlagen zu. | Eine einheitliche Fertigungsgrundlage für Nachbestellungen und genehmigte Änderungen. |
| Qualität und Passgenauigkeit | Legen Sie die Endkontrollen, das Gegenstück bzw. die Vorrichtung sowie die vereinbarten Anforderungen an Muster und Erstmuster fest. | Die Zulassung erfolgt unter der Voraussetzung, dass das Fahrgestell unter den vorgesehenen Bedingungen montiert und verwendet wird. |
| Lieferung und Lieferantenwechsel | Stimmen Sie die benötigte Menge, die Genehmigungsmeilensteine, den Lieferplan und die Verpackungsanforderungen mit Ihrem Einkaufsteam ab. | Ein dokumentierter Übergabe- und Lieferplan, wobei Änderungen anhand des genehmigten Produkts überprüft werden. |
Wechseln Sie von Ihrer derzeitigen Lösung zu einer Chassis-Lösung
| Was du hast | Was wir als Nächstes tun | Was Sie erhalten |
|---|---|---|
| Genehmigte Zeichnungen und eine Bestellvorgabe | Prüfen Sie die Herstellbarkeit, die Schnittstellen und den Prüfumfang; erstellen Sie ein Angebot für die genehmigte Ausführung. | Klärung der Fertigungsdetails und Erstellung eines formellen Angebots. |
| Ein Muster oder ein vorhandenes Chassis mit einem Montageproblem | Ermitteln Sie die kontrollierten Merkmale und erörtern Sie den Fehler, die zusammenpassenden Teile und die genehmigten Änderungen. | Ein genau definierter Umfang der Nachbildung oder Verbesserung zur Genehmigung und Angebotserstellung. |
| Ein Layout, ein Gehäuse oder neue Anforderungen an die Kühlung | Schlagen Sie die strukturelle Anordnung, den Material- und Prozessablauf sowie die Schritte zur Schnittstellenabstimmung vor. | Ein Vorschlag für ein Fahrwerksbauteil und die dafür erforderlichen Informationen. |
| Ein genehmigtes Konzept für die fortlaufende Belieferung oder den Lieferantenwechsel | Stimmen Sie die Zeichnungsrevision, die Anforderungen an den Erstmusterartikel, den Fertigungsplan und die Nachbestellungsunterlagen aufeinander ab. | Ein Produktionsvorschlag und ein vereinbarter Genehmigungsweg. |
Angebot für ein flüssigkeitsgekühltes Servergehäuse anfordern
BAOSONG erstellt Ihnen ein verbindliches Angebot für ein flüssigkeitsgekühltes Servergehäuse, nachdem wir Ihre Zeichnung oder Anforderungen, das Material, die Schnittstellen, die Stückzahl und den vereinbarten Prüfumfang geprüft haben. Senden Sie uns die Ihnen vorliegenden Informationen zu; wir ermitteln dann die noch fehlenden Details, die für eine genaue Angebotserstellung erforderlich sind.
Häufig gestellte Fragen
Kann ein vorhandenes luftgekühltes Gehäuse für die Flüssigkeitskühlung umgerüstet werden?
Ja, sofern die Konstruktion Platz für die Kühlkomponenten und einen praktikablen Wartungszugang bietet. Wir prüfen zunächst die Anschlussstelle, den Schlauchkanal, die örtlichen Halterungen und den verbleibenden Luftstrom und empfehlen dann eine zugelassene Modifikation der Blende/Halterung oder eine alternative konstruktive Lösung. Das Hinzufügen von Löchern für Anschlüsse ist nur ein Teil dieser Umrüstung.
Können wir unser zugelassenes Fahrgestelldesign beibehalten und den Hersteller wechseln?
Ja. Bitte geben Sie die aktuelle Zeichnungsrevision sowie etwaige genehmigte Muster oder Anforderungen an die Passgenauigkeit an. Wir richten die Fertigungsprüfung an dieser Grundlage aus, legen die Erstmusterprüfungen fest und legen etwaige Änderungen zur Genehmigung vor, bevor sie in die Produktion gelangen.
Was sollte ein ausländischer OEM beachten, wenn er ein flüssigkeitsgekühltes Servergehäuse aus China bezieht?
Beginnen Sie mit der Zeichnung, dem Muster oder den Anforderungen an das Chassis, die Ihnen bereits vorliegen. Für die Freigabe zur Serienfertigung sollten Sie die Maßeinheiten und die Revisionsnummer der Zeichnung, die Material- und Oberflächenbeschaffenheit, die Passreferenzen, die vereinbarten Prüfprotokolle und die Lieferbedingungen in einem einheitlichen, kontrollierten Paket zusammenfassen. Dies hilft den technischen Teams und Lieferanten im Ausland dabei, nach denselben Montageanforderungen zu arbeiten.
Braucht jedes Fahrwerksprojekt einen neuen Prototyp?
Nein. Ein genehmigtes Fertigungsdesign durchläuft den festgelegten Prozess zur Muster- oder Erstmusterfreigabe. Ein neues Layout, ein geänderter Steckverbinder oder eine abweichende Bauweise erfordern eine Überprüfung der betroffenen Merkmale; wir richten diese Arbeiten an der tatsächlichen Änderung aus, anstatt das gesamte Entwicklungsprogramm neu zu starten.
Bringen Sie uns die Zeichnung, das Bauteil oder das Problem. BAOSONG wird daraus ein konkretes Angebot zur Herstellung von Aluminiumchassis mit klar definierten Schnittstellen und einem praktikablen Lieferkonzept entwickeln. Erörtern Sie Ihr maßgeschneidertes, flüssigkeitsgekühltes Servergehäuse und fordern Sie ein Angebot an.
