CNC-gefräste Aluminium-Kühlkörper: Passgenauigkeit, Eigenschaften und OEM-Lieferung

Kurze Antwort: Wann sollte man sich für einen CNC-gefrästen Kühlkörper entscheiden?

Entscheiden Sie sich für einen CNC-gefrästen Kühlkörper, wenn der Kontakt zur Wärmequelle, die Befestigungsmerkmale oder die Freiraumgeometrie eine maßgeschneiderte Form erfordern. BAOSONG empfiehlt die Bearbeitung aus dem Vollen für lokale dreidimensionale Merkmale, die mit einem geeigneten Profil nicht effizient realisiert werden können. Wenn vorgeformte Rippen bereits den Konstruktionsanforderungen entsprechen, sollten diese beibehalten und die Schnittstellen bearbeitet werden. Aluminium vereint einen wärmeleitenden Werkstoff mit geringem Gewicht und integrierten Befestigungsmöglichkeiten.

Wir planen den nutzbaren Anteil, einschließlich Nachbestellungen. Unser Fertigungsvorschlag umfasst den Rohling, die Kontaktflächen, die Bohrungspositionen, den Werkzeugzugang sowie die Unterlagen zur Endbearbeitung und Abnahme. Freigegebene Zeichnungen werden direkt an die Fertigungsprüfung und Angebotserstellung weitergeleitet; neue oder überarbeitete Konstruktionen erhalten spezifische Empfehlungen zur Geometrie und zum Fertigungsprozess zur Freigabe.

Senden Sie uns Ihre Zeichnung, ein Beispielfoto oder eine kurze Projektbeschreibung. Fordern Sie ein individuelles Angebot für einen Aluminium-Kühlkörper an. Wir werden Ihnen den geeigneten Fertigungsweg empfehlen und Ihnen dabei helfen, die für die Produktion erforderlichen Details zu klären.

Auf einen Blick: Unsere Empfehlung für jede Projektlage

Was Sie kaufen: eine fertige Thermokomponente

Ein maßgefertigter, bearbeiteter Aluminiumkühlkörper kann aus einem massiven Rohling oder einem geeigneten vorgeformten Rohling hergestellt werden. Die Anforderung im Einkauf bezieht sich auf die fertige Geometrie: die Kontaktfläche, die Rippenkontur, die Freiräume, die Befestigungslöcher und den Oberflächenzustand bei Lieferung. Der Begriff “bearbeitet” bedeutet nicht, dass jede Rippe aus einem massiven Block herausgefräst werden muss.

BAOSONG legt fest, ob der Auftrag ausschließlich das fertige Gehäuse oder eine vereinbarte mechanische Baugruppe mit spezifizierten Befestigungselementen oder Schnittstellenkomponenten umfasst. Ein Lüftermodul, eine Heatpipe-Baugruppe oder eine Flüssigkeitskühlplatte haben jeweils einen unterschiedlichen Lieferumfang. Wir kennzeichnen im Angebot die von uns bezogenen und die vom Kunden bereitgestellten Komponenten, damit das Teileangebot genau Ihren Installationsanforderungen entspricht.

Weitere Informationen zum Thema Ausrüstung finden Sie in unserem Aluminium-Bauteile für KI-Server. Kühlkörper für Leistungselektronik weisen zwar möglicherweise ähnliche Bearbeitungsmerkmale auf, doch die Kühlung auf Bauteilebene sowie anwendungsspezifische Anforderungen werden in diesem Fertigungsleitfaden nicht behandelt.

Warum sollte man Aluminium verwenden, und mit welcher Legierung sollten wir beginnen?

Aluminium ist eine hervorragende Ausgangsbasis, wenn ein Bauteil Wärme leiten, gleichzeitig leicht sein und Kontakt-, Befestigungs- sowie Abstandsmerkmale in einem einzigen Körper vereinen soll. Durch die CNC-Bearbeitung erhalten diese lokalen Merkmale die erforderliche Form, ohne dass separate Halterungen oder Distanzstücke benötigt werden, sofern eine integrierte Konstruktion sinnvoll ist. Wir erhalten das Material dort, wo es Wärme oder Befestigungslasten aufnimmt, und entfernen es dort, wo die Baugruppe Platz benötigt.

Für die Bearbeitung aus dem Vollen betrachten wir 6061er Aluminium wenn Bearbeitbarkeit und mechanische Schnittstellen im Vordergrund stehen. Hydro-Richtlinie 6061 unterstreicht dessen Eignung für die Bearbeitung und betont die Bedeutung der Auswahl des Härtezustands für den vorgesehenen Einsatzzweck. Der Härtezustand ist der festgelegte Behandlungszustand des Werkstoffs; die Legierungsnummer allein stellt keine vollständige Werkstoffanforderung dar.

Ein geeignetes Extrusionsverfahren könnte stattdessen 6063 aufgrund seiner Umform- und Oberflächeneigenschaften bevorzugen, wie beschrieben in Hydros Leitfaden zu 6063. Ohne Ihre Zustimmung ersetzen wir bei einer genehmigten Zeichnung keine Legierung oder Härte durch eine andere. Die Produktform, die thermischen Anforderungen und die Oberflächenbehandlung fließen weiterhin in die Entscheidung ein.

Bei einer konzentrierten Wärmequelle oder einem begrenzten Luftweg prüfen wir zunächst die Kontakt- und Wärmeverteilungsanordnung, bevor wir einen Materialwechsel empfehlen. Aluminium eignet sich weiterhin gut für den Rippenkörper und die Struktur. Wir wählen die Wärmeverteilungsanordnung unter Berücksichtigung der Grundfläche der Wärmequelle, des verfügbaren Luftwegs und der Montageanforderungen aus.

Aus dem Vollen fräsen oder einen vorgeformten Lamellenquerschnitt beibehalten?

Nutzen Sie die CNC-Bearbeitung aus Vollmaterial für geometrische Freiheit; behalten Sie vorgeformte Rippen bei, wenn diese ihren Zweck bereits erfüllen. Wir legen den Fräsweg anhand des Fertigteils und der Arbeitsvorlage fest. Ein Einzelauftrag erfordert nicht automatisch eine neue Konstruktion, und ein Serienauftrag bedeutet nicht automatisch, dass auf die CNC-Bearbeitung verzichtet werden muss.

Für extrudierte Aluminiumkühlkörper, für die ein neues Profil benötigt wird, bietet unser Maßgeschneiderter Service für Aluminium-Strangpressprofile befasst sich mit den Entscheidungen bezüglich Profil und Werkzeugauswahl. Hier konzentrieren wir uns auf die Merkmale, die per CNC bearbeitet werden müssen. Der Vorschlag legt den Rohteilverlauf, die zu erhaltenden Flächen, die zu bearbeitenden Flächen sowie die vereinbarten Unterlagen für das fertige Bauteil fest.

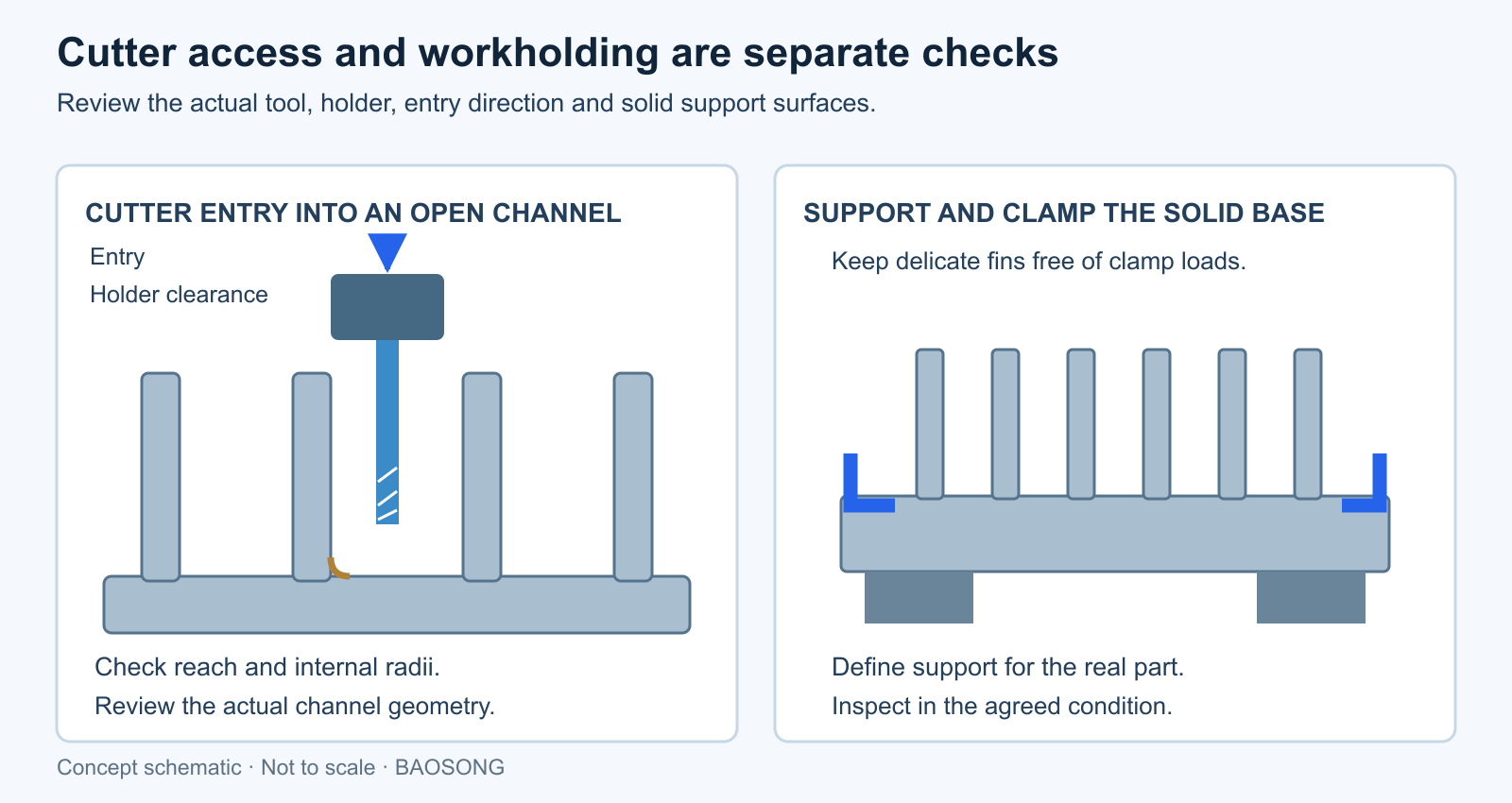

Überprüfen Sie den Fräsweg, bevor Sie schmale Stege und Aussparungen freigeben.

Eine tiefe Nut mag im CAD-Programm einfach aussehen, erfordert jedoch ein langes, schlankes Schneidwerkzeug. Unter „Werkzeugzugang“ versteht man, dass der Fräser und sein Halter das Werkstück ohne Kollision erreichen können, während das Werkstück sicher abgestützt bleibt. Bei der Fertigungsprüfung überprüfen wir die Einfahrrichtung, die Reichweite, den Platz für Innenradien und den Zugang für die Spanabfuhr.

Der Protolabs Network – Leitfaden zur CNC-Konstruktion erläutert, dass die Geometrie des Schneidwerkzeugs Innenradien erzeugt, eine größere Reichweite die Schwingungen verstärken kann und dünne Wände die Steifigkeit verringern. Wir prüfen den vorgeschlagenen Kühlkörper im Hinblick auf seine tatsächliche Geometrie, sein Material, das Schneidverfahren und die Prüfanforderungen.

1. Ermitteln Sie, welche Rippen, Kanäle und Vertiefungen tatsächlich ausgeschnitten werden müssen. Behalten Sie brauchbare vorgeformte Geometrien bei, sofern dadurch unnötige Arbeitsschritte vermieden werden können.
2. Überprüfen Sie den Fräser- und Halterverlauf. Sollte eine Ecke oder eine tiefe Nut nicht zugänglich sein, schlagen Sie einen größeren Radius, einen anderen Ansatz oder einen überarbeiteten Rohteilverlauf zur Genehmigung vor.
3. Legen Sie das Teil auf ein stabiles Unterlage. Richten Sie die Abstützung und die Klemmung so aus, dass empfindliche Rippen nicht als ungewollte Auflagefläche dienen.
4. Planen Sie das Schruppen, Schlichten und Entgraten rund um die Funktionsflächen. Prüfen Sie die fertigen Kontakt- und Befestigungsmerkmale im freien Zustand oder in dem für die Abnahme festgelegten, definierten eingespannten Zustand, und zwar nicht nur, während sie in der Schneidvorrichtung gehalten werden.

Bei einem Werkstückmerkmal, das eine andere Ausrichtung erfordert, planen wir die Referenzübertragung zwischen den einzelnen Bearbeitungsschritten. Zusätzliche Maschinenachsen können zwar den Zugang verbessern, doch der Fräser benötigt weiterhin Platz, um das Merkmal zu erreichen und wieder zu verlassen. BAOSONG verknüpft diese Überprüfung mit der Präzisions-CNC-Bearbeitung von Aluminium für Ihre Komponente vorgeschlagen.

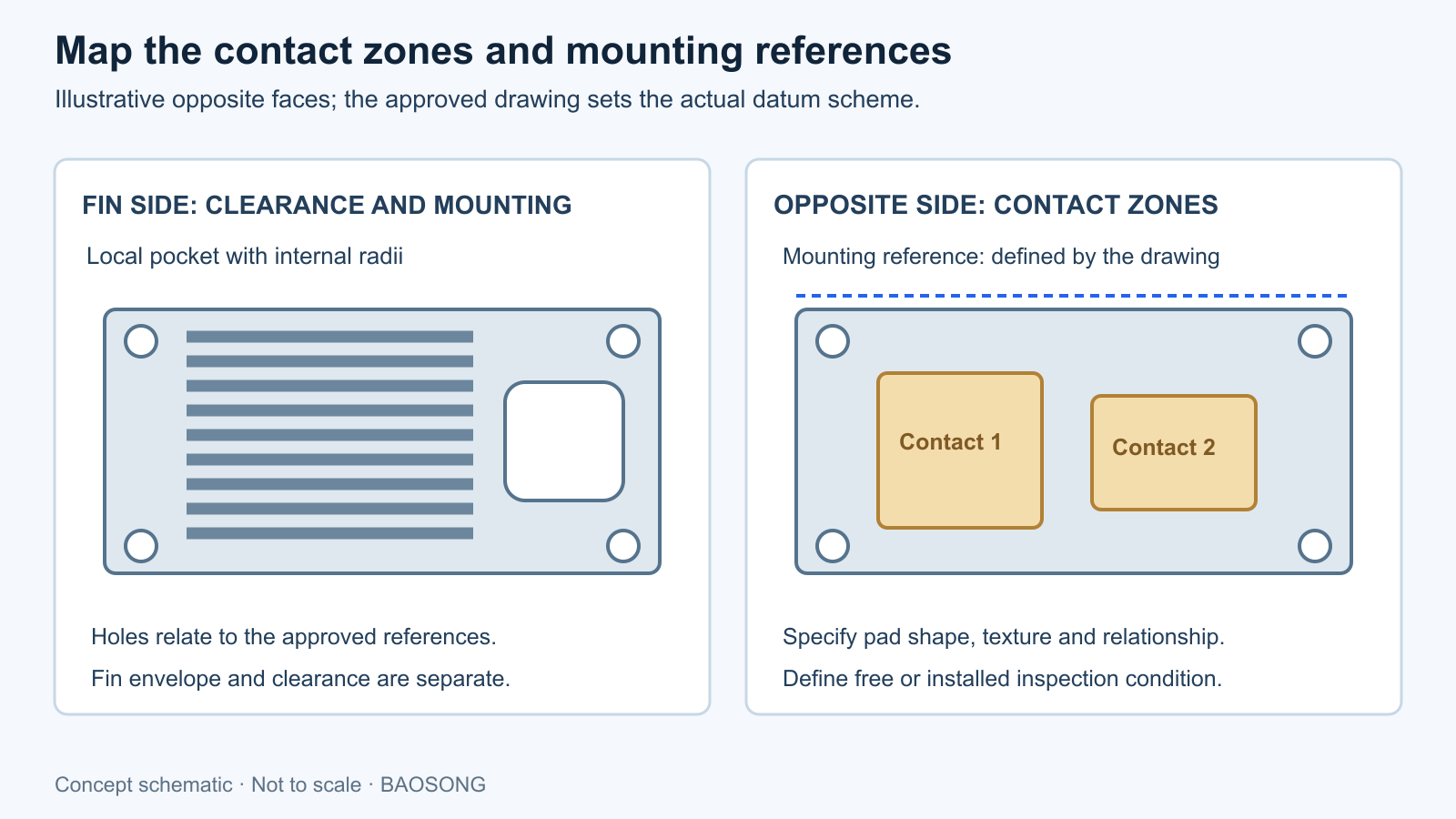

Präzision anhand von Kontaktzonen und Befestigungsverhältnissen definieren

Ein Präzisionskühlkörper aus Aluminium muss überprüfbare funktionale Anforderungen erfüllen. Ermitteln Sie, wo Wärme in den Körper eindringt, auf welcher Fläche sich die Baugruppe befindet und in welchem Verhältnis die Bohrungen oder abgestuften Auflageflächen zu dieser Bezugsfläche stehen. Ein Bezugspunkt ist die Referenz, die zur Lokalisierung oder Vermessung eines Merkmals verwendet wird. Wir verwenden das Bezugspunktschema der genehmigten Zeichnung oder schlagen Ihnen eines zur Genehmigung vor, solange sich die Konstruktion noch in der Entwicklungsphase befindet.

Die Ebenheit beschreibt die Form einer Oberfläche; die Oberflächenrauheit beschreibt deren Beschaffenheit. Keine der beiden Angaben allein gibt Aufschluss über die relative Höhe einzelner Kontaktflächen oder die Position von Befestigungslöchern. BAOSONG prüft diese Anforderungen separat und stellt fest, ob die Abnahme für das lose Bauteil, einen definierten Einbauzustand oder die eingebaute Baugruppe gilt.

Wärmeleitmaterial ist die Schicht zwischen der Wärmequelle und dem Kühlkörper. Das Produkt von Alpha Novatech Leitfaden zur Auswahl von Kühlkörpern erläutert, wie dadurch kleine Spalten an der Schnittstelle ausgefüllt werden und wie sich die Befestigungsart auf die Materialauswahl auswirkt. Wir stimmen daher die Anforderungen an die Kontaktfläche auf die jeweilige Schnittstelle und die Befestigungsart ab; eine glänzende Oberfläche allein gewährleistet noch keine zufriedenstellende thermische Verbindung.

Sie können diese Felder als Freigabeblatt für die Bearbeitung verwenden. Wir unterstützen Sie bei der Vervollständigung der funktionalen Anforderungen im Rahmen der Überprüfung; Sie müssen das Blatt nicht fertigstellen, bevor Sie sich an BAOSONG wenden.

Wie wir die Probleme angehen, die zu Ausschuss bei der Montage führen

Das Eloxieren kann die Oberfläche schützen, doch die dabei entstehende Oxidschicht ist elektrisch isolierend, wie in Hydros Leitfaden zur Oberflächenbehandlung. Leitfähige Kontaktflächen legen wir gesondert fest. Auch für die thermischen Kontaktflächen gelten eigene Oberflächenbearbeitungsvorgaben, die sich nach dem genehmigten Schnittstellenentwurf richten.

Die CNC-Fähigkeit für die Produktion aufrechterhalten und festlegen, wann der Bearbeitungsweg geändert werden soll

In der Serienfertigung kann CNC zum Einsatz kommen, wenn die Geometrie und die akzeptierten Teilekosten dies rechtfertigen. BAOSONG plant im Rahmen der Angebotserstellung das Rohteil, die wiederverwendbare Spannvorrichtung, die Zerspanungsreihenfolge und die Prüfung anhand des Auftragsmusters. Eine Produktionsentscheidung umfasst das Fertigteil und die dazugehörigen Unterlagen, nicht nur die Menge des abgetragenen Aluminiums.

Bei CNC-gefertigten Kühlkörpern in großen Stückzahlen vergleichen wir die Bearbeitung von Vollmaterial mit geeigneten vorgeformten Rohlingen, sofern sich dieser Vergleich aufgrund des sich wiederholenden Rippenprofils lohnt. Es gibt keine allgemeingültige Bestellmenge, ab der ein neues Formungsverfahren vorteilhafter ist. Ein vorgeschlagener Änderungsvorschlag muss die genehmigten Material- und Funktionsanforderungen erfüllen oder die Änderungen, die Ihrer Genehmigung bedürfen, eindeutig benennen.

Verwenden Sie diesen Routen-Freeze-Datensatz vor der Nachlieferung:

1. Halten Sie die genehmigte Zeichnung und Modellrevision, die Materialspezifikation, den Lieferumfang und das Bestellmuster fest.
2. Bestimmen Sie die Rohteilkontur, die vom Rohteil beibehaltenen Flächen und die durch die Bearbeitung entstandenen Flächen.
3. Erfassen Sie die funktionalen Referenzen, die Freigabe der Bearbeitung/Vorrichtung und den Zustand der gelieferten Oberfläche.
4. Vereinbaren Sie Erstmusterprüfungen und die für die Kontakt-, Befestigungs- und Spielmaße erforderlichen wiederkehrenden Prüfprotokolle.
5. Legen Sie Auslöser für Änderungen fest: fehlender Lieferant oder fehlende Route, Materialzustand, Vorrichtungs-/Referenzschema, Programm- oder Nachbearbeitungsänderungen. Legen Sie fest, was genehmigt und erneut geprüft werden muss.

Bei einem Lieferantenwechsel vergleichen wir das freigegebene Bauteil und die entsprechenden Unterlagen mit dem vorgeschlagenen Fertigungsweg. Fehlende Referenzen oder widersprüchliche Revisionsstände werden vor der Erstmusterfreigabe geklärt. Ein neuer Lieferant erfordert nicht automatisch eine Neuaufnahme des gesamten thermischen Entwicklungsprogramms des Kunden.

Trennung der Fertigungsabnahme von der thermischen Leistung im eingebauten Zustand

Erstens: Prüfen Sie das bearbeitete Bauteil anhand der Zeichnung auf Materialzustand, vorgeschriebene Geometrie, Kontaktmerkmale, Bohrungen, Kanten und Oberflächenbeschaffenheit. Zweitens: Überprüfen Sie die Passgenauigkeit unter Berücksichtigung der vereinbarten Befestigungsbezugspunkte, Abstände und Schnittstellenelemente. Drittens: Überprüfen Sie gegebenenfalls die Kühlung unter Berücksichtigung der für das Projekt geltenden Wärmeeinbringung, des Luftstroms oder der Ausrichtung sowie der thermischen Schnittstellen- und Befestigungsbedingungen.

BAOSONGs Unterstützung bei der Prüfung von Aluminiumkomponenten gibt die im Auftrag enthaltenen Fertigungsunterlagen an. Die thermische Validierung wird im Projektumfang festgelegt, wobei der Verantwortliche und die Abnahmebedingungen vor der Freigabe vereinbart werden. Ein Maßprüfbericht ersetzt nicht das Ergebnis der installierten Kühlung.

Sollte sich das Bauteil nicht richtig einpassen lassen, vergleichen Sie zunächst die Kontakt- und Befestigungsmaße, bevor Sie eine glattere Oberfläche vorschreiben. Wenn die Maße zwar stimmen, die Temperatur aber weiterhin unzulässig ist, überprüfen Sie die Schnittstelle und die tatsächlichen Kühlbedingungen, bevor Sie die Legierung wechseln. Anhand des festgestellten Fehlers legen wir die Korrekturmaßnahme sowie die nach dem Wechsel erforderlichen Überprüfungen fest.

Zwei Beispiele für die Wahl des richtigen Bearbeitungsumfangs

Eine kompakte Elektronikeinheit mit abgestufter Kontaktgeometrie

Beispielprojekt, kein Kundenfall: Zwei Wärmequellen befinden sich auf unterschiedlichen Höhen, und ein nahegelegener Anschluss erfordert eine lokale Aussparung. Es gibt keinen geeigneten vorgeformten Rohling, der die erforderliche Grundgeometrie aufweist. Wir empfehlen die Bearbeitung aus dem Vollen, wobei die Position der Kontaktflächen und die Befestigungsbezugspunkte gemeinsam festgelegt werden, um anschließend die eingebaute Schnittstelle mit dem genehmigten Entwurf abzugleichen. Die Zeichnung legt die Grundform und das verbleibende Material fest; wir entfernen kein Material, nur um das Bauteil optisch leichter erscheinen zu lassen.

Eine Nachbestellung mit passenden geraden Lamellen und einer maßgeschneiderten Halterung

Beispielprojekt, kein Kundenfall: Der bestehende Lamellenquerschnitt erfüllt die festgelegten Kühlbedingungen, jedoch benötigt der Kunde ein überarbeitetes Lochmuster und eine angepasste Kontaktfläche. Wir empfehlen, den Rohling beizubehalten und den Plan für die selektive Bearbeitung und Prüfung anzupassen. Vor der erneuten Lieferung legen wir Ihnen die überarbeiteten Merkmale und Oberflächenanforderungen zur Freigabe vor und bestätigen diese anschließend am fertigen Erstmuster.

Was BAOSONG Ihnen mit Ihrem Fertigungsangebot bietet

Als Ihr Hersteller von CNC-gefrästen Kühlkörpern und Lösungspartner setzen wir Ihre Zeichnung, Ihr Muster oder Ihre Anforderungen in einen Plan für die Lieferung fertiger Bauteile um. Unser Angebot berücksichtigt alle Faktoren, die sich auf Passgenauigkeit, Abnahme und Nachbestellungen auswirken.

Bei einer neuen oder sich ändernden Geometrie ist unser Konstruktionsprüfung von Aluminiumteilen fasst diese Entscheidungen zusammen. Bei einem genehmigten Entwurf konzentrieren wir uns auf die Einhaltung der Fertigungsvorgaben und die Angebotserstellung und unterbreiten Ihnen Verbesserungsvorschläge zur Genehmigung.

Fragen vor der Bestellung eines maßgefertigten Kühlkörpers

Lässt sich die CNC-Bearbeitung für die Serienfertigung einsetzen?

Ja. CNC ist nach wie vor die richtige Wahl, wenn die erforderliche Geometrie, das Bestellmuster und die Endkosten dies rechtfertigen. Bei der Angebotserstellung prüfen wir wiederverwendbare Spannvorrichtungen und den Prüfablauf und ziehen vorgeformte Rohlinge in Betracht, sofern diese die geforderte Funktion erfüllen und weniger wiederholte Zerspanungsvorgänge erfordern.

Führt eine strengere Anforderung an die Ebenheit immer zu einer besseren Kühlung?

Legen Sie die Kontaktanforderungen in Abhängigkeit von der tatsächlichen Montage und der Wärmeleitfläche fest. Ebenheit, Oberflächenbeschaffenheit, Kontaktflächehöhe und Einbau beschreiben jeweils unterschiedliche Aspekte der Verbindung. Wir definieren die relevanten Fertigungskontrollen und vereinbaren die Validierung der Montage, anstatt eine einzige Toleranz als universelle Garantie für die Kühlleistung anzusehen.

Was sollte ich bei der Beschaffung von CNC-gefrästen Kühlkörpern aus China beachten?

Verwenden Sie eine genehmigte Zeichnung, Modellrevision und Materialspezifikation als gemeinsame Referenz. Klären Sie den Lieferzustand, die Zuständigkeiten im Prozess, die Endabnahmeunterlagen, die Sprache der Dokumentation, die Schutzverpackung und die Lieferbedingungen. BAOSONG unterstützt Sie bei der Festlegung dieser Übergabe, damit die Anforderungen an die abgenommene Komponente und die wiederkehrende Lieferung klar bleiben.

Wie erhalte ich ein Angebot für einen CNC-gefrästen Kühlkörper?

Senden Sie uns Ihre Zeichnung, ein Musterfoto oder Ihre Anforderungen; BAOSONG prüft Material, Geometrie, Menge, Oberflächenbehandlung und Abnahmeumfang, bevor ein verbindliches Angebot erstellt wird. Einmalige Spannvorrichtungen oder Entwicklungsleistungen werden gegebenenfalls separat ausgewiesen; die Preisberechnung erfolgt online nicht automatisch.

Beginnen Sie mit den Informationen, die Sie bereits haben

Besprechen Sie Ihr Projekt für CNC-gefräste Aluminium-Kühlkörper mit BAOSONG. Teilen Sie uns die derzeit verfügbaren Informationen mit; wir empfehlen Ihnen dann den weiteren Ablauf und helfen Ihnen dabei, die für die Fertigung und Lieferung des Teils erforderlichen Voraussetzungen zu erfüllen.
