Kurze Antwort: Wie sollte man einen maßgefertigten Serverrahmen aus Aluminium beschaffen?
BAOSONG fertigt maßgeschneiderte Serverrahmen aus Aluminium mit integrierten Befestigungsvorrichtungen. Für sich wiederholende Schienen und Querstreben mit gleichbleibendem Querschnitt empfehlen wir Strangpressprofile mit CNC-bearbeiteten Schnittstellen; für punktuelle dreidimensionale Stützen sollten bearbeitete Bauteile verwendet werden.
Ein interner Serverrahmen – auch als AI-Server-Chassisrahmen bezeichnet – dient als Träger für die Hardware und gewährleistet die korrekte Montage der Platinen sowie die Ausrichtung der Steckverbinder. Wir legen gemeinsam den Lastpfad, die Verbindungen, die Oberflächenbeschaffenheit und die Abnahmekriterien fest und kombinieren dabei die leichte Struktur von Aluminium mit den für die Baugruppe erforderlichen Schnittstellen.
Senden Sie uns eine Zeichnung, ein Beispielfoto, einen Entwurf oder eine kurze Beschreibung. Wir empfehlen Ihnen dann die geeignete Rahmenkonstruktion und Fertigungsmethode für Ihr Projekt. Fordern Sie Ihr Angebot für einen Serverrahmen aus Aluminium an.
Auf einen Blick: Wählen Sie den Rahmen für das Schnittstellenproblem aus
Auf schmalen Bildschirmen scrollen Sie die Tabellen und Diagramme seitlich, um alle Spalten und Beschriftungen lesen zu können.
| Der Stand Ihres Projekts | Empfehlung von BAOSONG | Worum es dabei geht |
|---|---|---|
| Wiederholte Schienen mit einem nützlichen konstanten Querschnitt | Die Strangpressprofile prüfen; die freigegebenen Passflächen, Enden und Lochmuster bearbeiten. | Kombiniert Konstruktions- und Befestigungsfunktionen, ohne die gesamte Form aus einem massiven Rohling ausschneiden zu müssen. |
| Lokale abgestufte Stützen oder komplexe Befestigungsverhältnisse | Verwenden Sie eine maschinell bearbeitete Stütze oder einen Querträger, sofern die Geometrie dies rechtfertigt. | Führt verwandte funktionale Merkmale auf einem einzigen kontrollierten Teil zusammen. |
| Der Rahmen sitzt locker, aber die Verbindungsstücke klemmen nach dem Zusammenbau. | Überprüfen Sie die Positionierungskette, die Abfolge der Verbindungsschritte und die Beziehungen im Endzustand. | Das Ziel besteht darin, den kumulierten Montagefehler zu minimieren, anstatt jede Einzelmaße genau einzuhalten. |
| Änderungen am Leiterplattenlayout innerhalb einer Hardware-Familie | Entwickeln Sie ein gemeinsames Grundgerüst mit austauschbaren Schnittstellenelementen. | Beschränkt die Elemente, die neu gestaltet werden müssen, unter Beibehaltung der genehmigten Belastungs- und Platzverhältnisse. |
| Freigegebene Zeichnung, Nachbestellung oder Lieferantenwechsel | Überprüfen Sie die freigegebenen Anforderungen an Teile und Baugruppen direkt für die Fertigung. | Behält die akzeptierte Basisversion bei, anstatt die Entwicklung automatisch neu zu starten. |

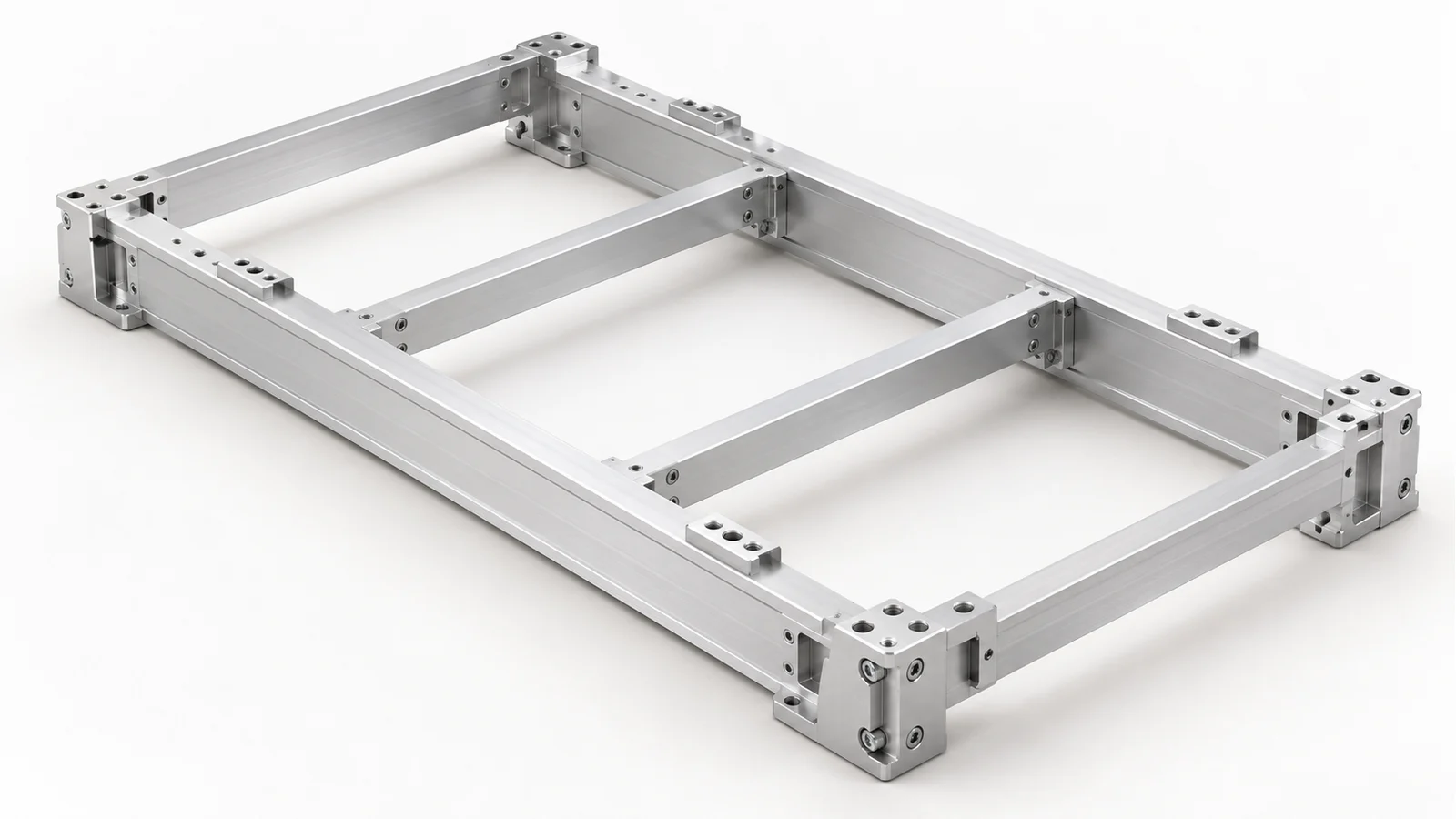

Was umfasst ein interner Serverrahmen aus Aluminium?
Der interne Serverrahmen umfasst Tragschienen, Querträger, Befestigungshalterungen und Verbindungselemente, die die Hardware innerhalb eines Servergehäuses positionieren und tragen. Der Lieferumfang kann einzelne fertige Komponenten, einen aufeinander abgestimmten Komponentensatz oder eine vereinbarte mechanische Rahmenbaugruppe umfassen. Legen Sie diesen Umfang im Angebot fest, damit die gelieferten Teile und Prüfprotokolle der Installationsaufgabe entsprechen.
Ein komplettes Servergehäuse umfasst Gehäuseseitenwände und Schnittstellen auf Systemebene. Ein Server-Rack-Rahmen nimmt mehrere Gehäuse auf, während ein GPU-Servergehäuse die umgebende Hülle und deren anwendungsspezifische Funktionen darstellt. Dabei handelt es sich um unterschiedliche Beschaffungsumfänge. Der Schwerpunkt liegt hier auf der internen Aluminiumkonstruktion und deren Verbindungen zu den zugelassenen Gehäusen, Platinen und Modulen.
Der Rahmen ist ein Teil des größeren Ganzen Aluminium-Bauteile für KI-Server Anwendungsbereich. Koordinieren Sie die Montage und den dafür vorgesehenen Platz mit benachbarten Komponenten und achten Sie dabei darauf, dass die Reihenfolge der Bauteile klar definiert bleibt.
BAOSONGs Herstellung von Aluminium-Tragrahmen bietet den entsprechenden Einstiegspunkt für die Fertigung. Bringen Sie eine fertige Bauteilzeichnung zur Fertigungsprüfung oder ein Layout sowie Schnittstellenprobleme für einen Rahmenvorschlag mit. Wir legen fest, welche Bauteile, Verbindungen, Endbearbeitungsvorgänge und Montagevorgänge in den Auftrag gehören.
Warum sollte man Aluminium für strukturelle Komponenten von Servern wählen?
Aluminium ist eine gute Wahl, wenn das Projekt von einer leichteren Konstruktion und von Elementen profitiert, die in ein Strangpressprofil oder ein bearbeitetes Bauteil integriert werden können. Ein Schienenprofil kann eine Auflagefläche, einen Befestigungskanal und Befestigungselemente vereinen; durch die Bearbeitung lassen sich die lokalen Bezugspunkte schaffen, die die Baugruppe benötigt. Dadurch muss nicht jede Auflag- und Positionierungsaufgabe mit einer separaten Halterung gelöst werden.
Im Hinblick auf die Materialauswahl ist Aluminium 6061 ein geeignetes Material für Konstruktionszwecke und zur Bearbeitung. Hydro’s Technisches Datenblatt für 6061-Strangpressprofile beschreibt strukturelle Anwendungen und die Bearbeitung unter festgelegten Wärmebehandlungsbedingungen. Dessen Führungsschiene aus der Legierung 6063 legt besonderen Wert auf die Extrudierbarkeit und die Oberflächenbeschaffenheit. Wir wählen die Legierung, die Produktform und den Härtezustand sowie die Wärmebehandlung und den Bearbeitungszustand des Werkstoffs unter Berücksichtigung der Bauteilgeometrie und der genehmigten Anforderungen aus.
Eine Legierung mit höherer Festigkeit allein löst das Problem der Rahmenverformung nicht. Wenn Bewegungen den Eingriff der Verbindungselemente beeinträchtigen, prüfen wir die Querschnittstiefe, die freitragende Spannweite, die Stützpositionen und das Verhalten der Verbindungen, bevor wir einen Materialwechsel empfehlen. Wenn ein Aluminiumprofil die erforderliche Steifigkeit innerhalb des verfügbaren Raums nicht gewährleisten kann, sollte der Vorschlag einen Vergleich zwischen einem anderen Profil, einer zusätzlichen Abstützung oder einer kompatiblen Mischkonstruktion vornehmen. Der Kunde genehmigt Änderungen am festgelegten Entwurf.
Strangpressen, CNC-Bearbeitung oder Formteile: Welchen Weg sollten Sie wählen?
Bei langen Bauteilen mit sich wiederholendem Querschnitt empfehlen wir die Extrusion mit selektiver Bearbeitung an den funktionalen Schnittstellen. Bei kurzen, unregelmäßigen Stützen können durch die Bearbeitung mehrere Befestigungsmöglichkeiten an einem Bauteil erhalten bleiben. Geformte Bauteile sollten für breite, dünne Halterungen in Betracht gezogen werden, wenn die Biegegeometrie und die Belastung für diese Konstruktion geeignet sind.
| Route | Wann wir es empfehlen | Herstellungsprozess und Nutzen | Abwägung und Auslöser für Veränderungen |
|---|---|---|---|
| Stranggepresste Schiene oder Träger plus CNC | Lange, sich wiederholende Abschnitte, in denen Nuten, Auflageflächen oder Befestigungselemente zu einem Profil passen. | Wählen Sie einen bearbeitbaren Abschnitt aus; bearbeiten Sie lokale Enden, Bezugsebenen und Lochmuster. Behalten Sie die brauchbare, nahezu endkonturgenaue Geometrie bei. | Die Anforderungen an die Extrusion und die Bearbeitung unterscheiden sich. Ändern Sie den Querschnitt oder den Verlauf, wenn unzugängliche Merkmale, die lokale Geometrie oder die Passform der Verbindung den Vorteil zunichte machen. |
| CNC-gefrästes Platten- oder Blockbauteil | Stufenförmige Stützen, kompakte Verbindungsblöcke oder ähnliche Schnittstellen, die eine lokalisierte dreidimensionale Geometrie erfordern. | Legen Sie die genehmigten Positionierungs- und Befestigungsverhältnisse an einem kontrollierten Bauteil fest. | Materialabtrag und Zugänglichkeit beeinflussen den Fräsweg. Ziehen Sie einen vorgeformten Rohling in Betracht, wenn dadurch die Funktion erhalten bleibt und unnötige Zerspanungsarbeiten reduziert werden. |
| Geformtes Befestigungselement aus Aluminium | Breite, relativ dünne Halterungen oder Flanschhalter mit geeigneten Biegungen und Betriebslasten. | Verwenden Sie Biegungen oder Flansche für die gewünschte Geometrie; legen Sie die Anforderungen an die Befestigung und die Positionierung separat fest. | Überprüfen Sie den Zugang zur Biegung, die lokale Lagerung und eventuelle Abweichungen bei der Montage. Verlegen Sie Präzisions- oder konzentrierte Belastungsstellen bei Bedarf auf eine geeignete, maschinell bearbeitete Auflage. |
Ein CNC-gefräster Serverrahmen aus Aluminium kann entweder vollständig bearbeitete Bauteile oder CNC-bearbeitete Merkmale an einem stranggepressten Rohling aufweisen. Im Angebot muss angegeben werden, welche Geometrie durch den Rohling vorgegeben ist und welche Verbindungen durch die Bearbeitung hergestellt werden. Hier kommt Präzisionsbearbeitung von Aluminium mittels CNC-Fräsen Und Maßgeschneiderte Aluminiumprofilkonstruktion mit der Rahmenspezifikation verknüpfen.
Bewerten Sie den gesamten gelieferten Satz, einschließlich Verbindungsstellen, Oberflächenbearbeitung, Prüfung und vereinbarter Montagearbeiten. Ein Entwurf, der an einer Schiene Schnittarbeit einspart, kann an anderer Stelle dennoch zusätzlichen Montageaufwand verursachen. CNC ist ein geeignetes Fertigungsverfahren; ein genehmigter Entwurf muss nicht zwangsläufig den Weg vom Prototyp bis zum Strangpressprofil durchlaufen.

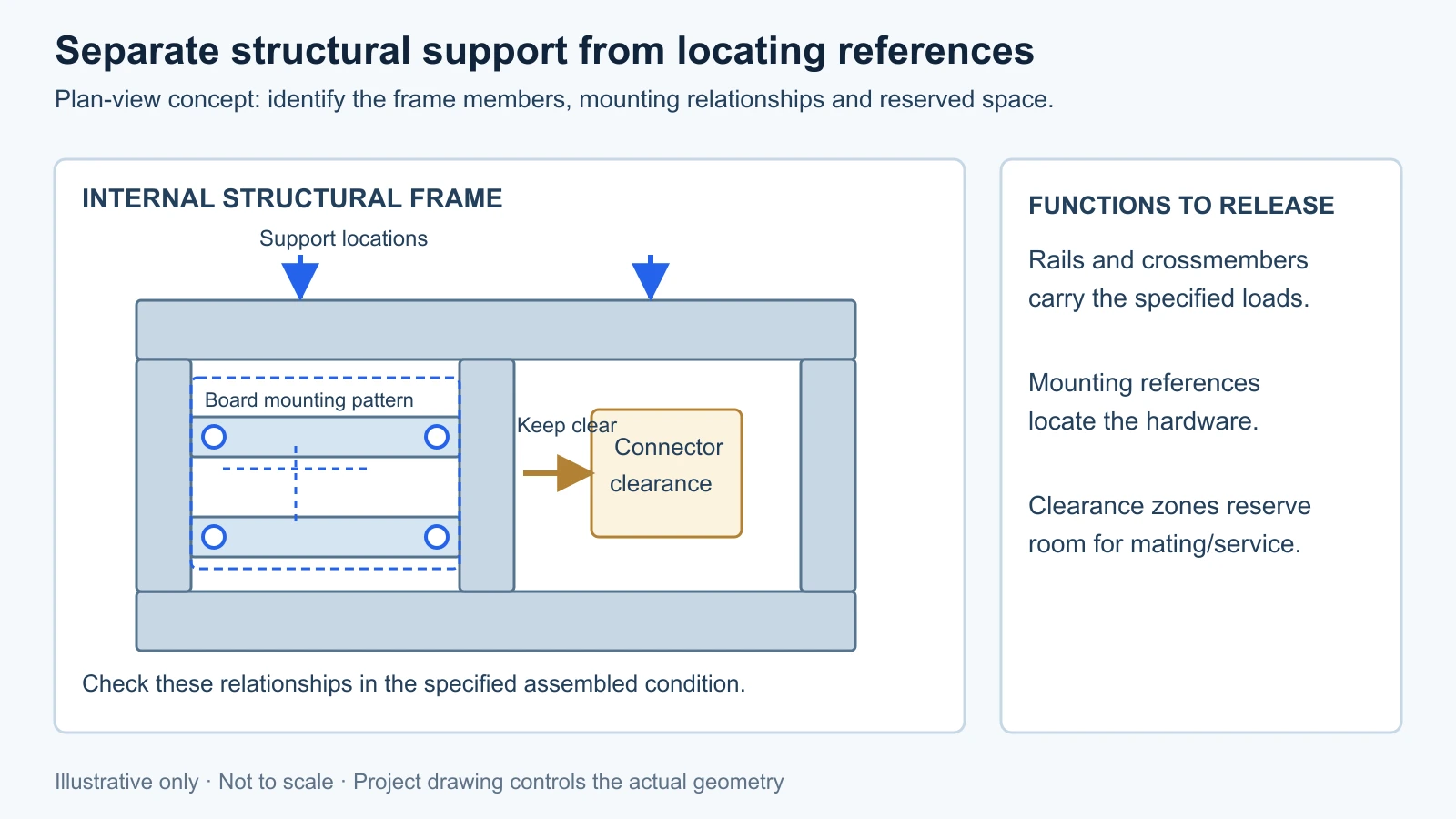

Lastpfade und Befestigungsbezugspunkte gemeinsam steuern
Der Lastpfad ist der Weg, den die Kraft von einem eingebauten Modul über dessen Halterungen, Querstreben und Verbindungen bis zur Befestigung am Gehäuse zurücklegt. Die Montage der Platine hat eine separate Positionierungsaufgabe: Sie legt fest, wo die Platine und ihre Steckverbinder sitzen. Wir prüfen beide Zusammenhänge, damit eine Halterung die Hardware tragen kann, ohne deren Schnittstelle aus ihrer Position zu verschieben.
Bei einer bestehenden Plattform sind deren genehmigte Lastfälle in die Überprüfung einzubeziehen. Bei einem neuen Layout ermitteln wir gemeinsam mit Ihrem Team die installierte Hardware, die Befestigungspunkte und die zulässigen Betriebsbewegungen und legen anschließend fest, welche Transport- oder Handhabungsbedingungen den Rahmen beeinflussen. Stützen Sie ein Modul nahe an seinen spezifizierten Lastübertragungspunkten ab und überprüfen Sie die Reaktion an jeder Verbindung; vermeiden Sie es, einen Leiterplattenverbinder als unbeabsichtigte strukturelle Stütze zu nutzen.
Ein Bezugspunkt ist die Referenz, anhand derer andere Elemente lokalisiert und geprüft werden. Wählen Sie die funktionalen Referenzen rund um die freigegebene Baugruppe aus und verknüpfen Sie anschließend Lochmuster, Einbauhöhen und Steckverbinderhalterungen mit diesen Referenzen. ASME’s Y14.5 – Leitfaden zur Bemaßung und Tolerierung Stellt die Zeichnungssprache für diese Beziehungen bereit, wenn dieses System festgelegt ist. Verwenden Sie die vom Projekt aufgerufene Norm und Ausgabe.
Überprüfen Sie zur Ausrichtung der Steckverbinder die Verbindungskette von der Befestigung am Gehäuse über den Innenrahmen und die Leiterplattenhalterung bis hin zur Gegensteckverbindung. Unterscheiden Sie dabei die Elemente, die die Teile positionieren, von denen, die sie festklemmen. Zusätzliche Schlitze oder überdimensionierte Bohrungen erfordern eine definierte Einstell- und Verriegelungsfunktion; das bloße Lösen aller Schnittstellen kann dazu führen, dass die Endmontage unkontrolliert verläuft.
Bringen Sie die Zeichnung oder den Entwurf in unser Konstruktionsprüfung von Aluminiumteilen. Wir ermitteln die Zusammenhänge, die sich auf die Installation auswirken, und unterbreiten Ihnen Vorschläge für Fertigungs- und Prüfvorgaben zur Genehmigung.
Überprüfen Sie sowohl den zusammengebauten Zustand als auch die einzelnen Bauteile. Berücksichtigen Sie dabei die Passgenauigkeit der Verbindungen, die Oberflächenbeschaffenheit der Passflächen, die Höhe der Befestigungselemente sowie die zulässige Betriebskonfiguration. Es kann vorkommen, dass eine Schiene die Zeichnungsprüfung besteht, während sich der zusammengebaute Rahmen dennoch verzieht oder eine Platte falsch positioniert ist.
Übersicht über neue Funktionen
| Merkmal oder Funktion | Was das Projekt definiert | BAOSONG-Fertigungsmaßnahme | Beweismittel freigeben |
|---|---|---|---|
| Schienen- und Querträgerhalterung | Lastfälle im eingebauten Zustand und im Betrieb, Befestigungspunkte und zulässige Bewegungen. | Passen Sie den Abschnitt und den gemeinsamen Vorschlag an die genehmigten baulichen Anforderungen an. | Prüfung der Bauteile sowie der vereinbarte Umfang der Montage und Belastungsprüfung. |
| Plattenbefestigungen und Steckverbinderhalterungen | Funktionsbezug, Bohrungsposition und relative Einbauhöhe. | Steuerungsbezogene Funktionen aus dem genehmigten Referenzschema. | Maßgenaue Ergebnisse und repräsentative Passform der Beschläge. |
| Gelenkpositionierung und -klemmung | Welches Element dient zur Positionierung, welches Befestigungselement zur Klemmung und ob eine Verstellung zulässig ist. | Die Passgeometrie, die Sitzposition und die Montagereihenfolge festlegen. | Prüfung von Passform, Sitz und Ausrichtung im vorgegebenen montierten Zustand. |
| Oberflächenempfindliche Pass- oder Verbindungszone | Gelieferter Oberflächenzustand, Maskierungsgrenzen und erforderliche Kontaktfunktion. | Stimmen Sie die Bearbeitung, Endbearbeitung und Handhabung auf diese Anforderung ab. | Anpassung an den Endzustand und Überprüfung der vereinbarten Oberfläche/des vereinbarten Kontakts. |
| Freiraum für Kabel, Werkzeuge und Kühlkomponenten | Der Antrag wurde zurückgestellt, und der Antrag auf Einbau oder Ausbau wurde zugelassen. | Prüfen Sie die lokalen Aussparungen, Kanten und den Zugang zu den Befestigungselementen anhand des Layouts. | Überprüfung des Einbauraums und der Wartungszugänglichkeit bei der jeweiligen Konfiguration. |
BAOSONG nutzt dieses Arbeitsblatt, um Ihr vorhandenes Layout oder Muster in einen vereinbarten Freigabeumfang für Bauteile und Baugruppen umzuwandeln. Bringen Sie die Ihnen vorliegenden Informationen mit; wir kümmern uns um die restlichen Bestätigungen für den Fertigungsvorschlag.

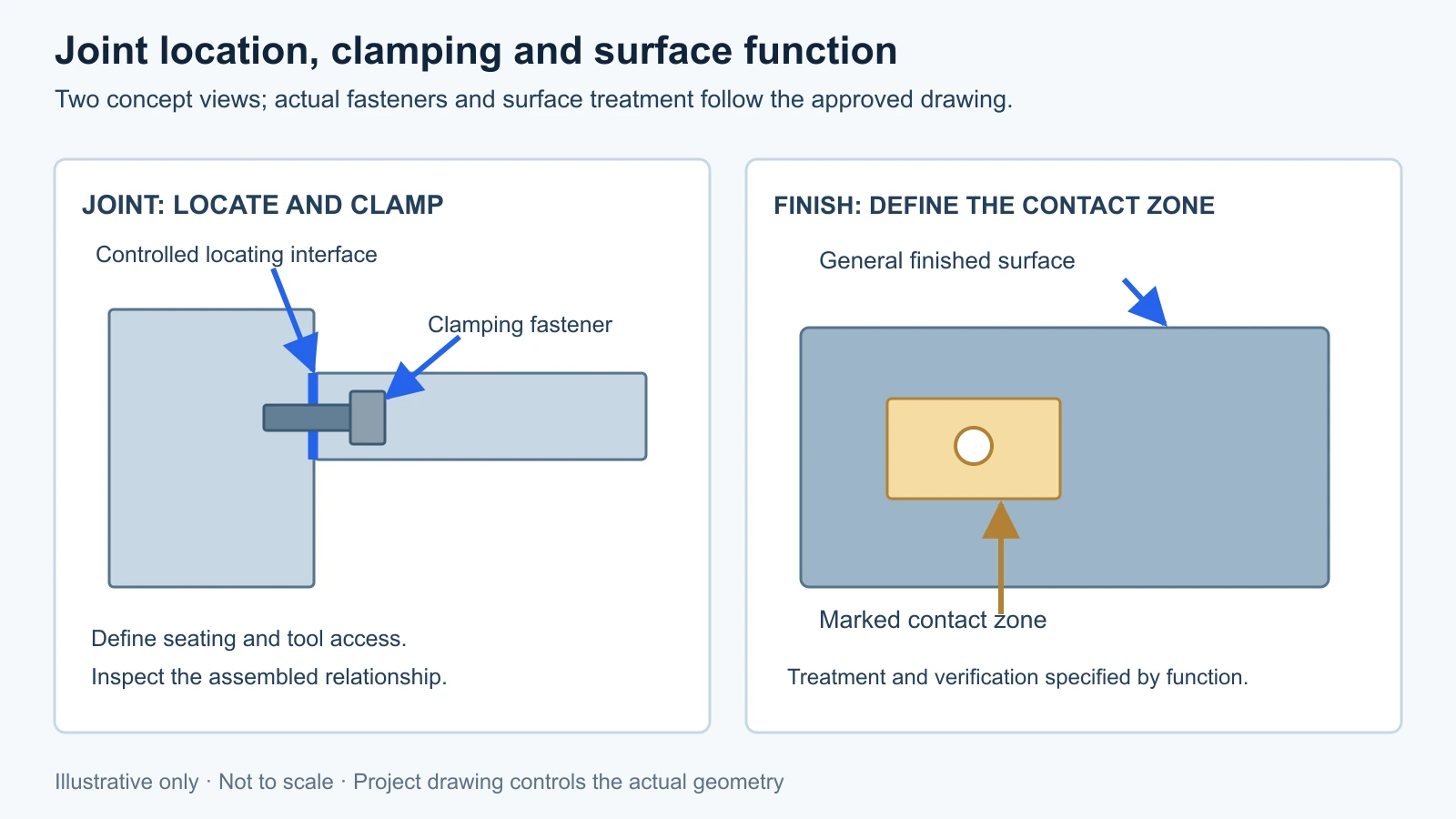

Die Fugen freilegen und als funktionale Elemente gestalten
Rahmenverbindungen bestimmen, wie sich die Schienen und Querträger als Baugruppe verhalten. Bei einer verschraubten Konstruktion sind die Positionierungsflächen, die Kontaktfläche, die Klemmung und der Zugang für Werkzeuge zu ermitteln. Bei Aluminiumteilen mit Gewinde, die wiederholt gewartet werden, sind die Befestigungsanordnung, der Gewindeeingriff und etwaige vorgeschriebene Einsätze im Rahmen des Projekts zu prüfen. Gehen Sie nicht davon aus, dass eine zweckmäßige Verbindung auch eine geeignete strukturelle oder Positionierungsverbindung ist.
Das Eloxieren wirkt sich auf die Oberfläche aus, die für den Sitz oder den elektrischen Kontakt genutzt wird. Die von Protocase angebotenen Leitfaden zum Tragen von Masken bezeichnet herkömmliche eloxierte und pulverbeschichtete Oberflächen als nicht leitfähig. Falls für den Rahmen ein bestimmter elektrischer Verbindungsweg erforderlich ist, empfehlen wir, die Kontaktzonen und die zugelassene Oberflächenbehandlung ausdrücklich anzugeben, anstatt sich darauf zu verlassen, dass eine Schraube eine nicht näher bezeichnete Beschichtung durchdringt.
Auch die Kontaktmaterialien und die Korrosionsbelastung müssen überprüft werden. Parker Chomerics’ Leitfaden zur Auswahl von Dichtungen stellt einen Zusammenhang zwischen der Auswahl der Kontaktmetalle und dem Korrosionsrisiko her. Die geeignete Kontaktkonstruktion muss auf die tatsächlichen Umgebungsbedingungen und Systemanforderungen abgestimmt sein. Eine maskierte Zone oder ein leitfähiges Kontaktelement allein ist kein Nachweis für die Durchgängigkeit der Schutzerde oder die EMV-Konformität des gesamten Produkts.
Bei geschweißten Bauteilen sind die endgültige Geometrie und der Materialzustand nach dem Fügen zu planen. Im Datenblatt 6061 von Hydro wird darauf hingewiesen, dass das Schweißen die Festigkeit im Schweißbereich eines Werkstücks im T6-Zustand verringern kann. Der Vorschlag sollte daher die geltenden Anforderungen an Verbindung und Werkstoff, etwaige nachfolgende Bearbeitungsschritte sowie den Zustand bei der Endabnahme berücksichtigen, anstatt die Bezeichnung des eingehenden Werkstoffs als Ergebnis der fertigen Baugruppe zu betrachten.
Wie BAOSONG Rahmenprobleme in Fertigungsmaßnahmen umsetzt
| Das Problem, das Sie lösen müssen | Unser Vorgehen | Vorteile für Ihr Projekt |
|---|---|---|
| Die Hardware ändert sich, wenn der Frame geladen oder gewartet wird | Die Auflager, Spannweiten und das Verhalten der Verbindungen im Hinblick auf die festgelegten Bedingungen überprüfen; Änderungen an Querschnitten oder Auflagern zur Genehmigung vorschlagen. | Eine gezielte strukturelle Korrektur anstelle eines uneingeschränkten Legierungsaustauschs. |
| Selbst korrekte Teile führen immer noch zu einer falsch ausgerichteten Baugruppe | Stellen Sie die Zusammenhänge zwischen Bezugssystem, Passung und Bearbeitung her; definieren Sie eine Passungsprüfung für die Baugruppe. | Eine messbare Montageanforderung und eine klarere Fehlerisolierung. |
| Die Oberflächenbeschaffenheit beeinträchtigt die Passform oder den erforderlichen Kontakt | Geben Sie vor der Freigabe den Auslieferungszustand sowie relevante Maskierungs- oder Bearbeitungsbereiche an. | Die Zerspanung und die Endbearbeitung dienen demselben funktionalen Ergebnis. |
| Änderungen am Layout führen zu einer unnötigen Neugestaltung der Rahmen | Gängige Bauteile und austauschbare Befestigungshalterungen prüfen; geänderte Belastungen und vorgesehene Einbaumaße überprüfen. | Eine kontrollierte Vorgehensweise zur Wiederverwendung des Backbones, sofern die neue Konfiguration dies zulässt. |
| Nachbestellungen weichen vom genehmigten Muster ab | Übertragen Sie die Angaben zu Teil, Abschnitt, Verbindung, Oberflächenbeschaffenheit und Prüfkriterien in den Nachbestellsatz. | Die neue Produktion wird anhand der vereinbarten Konfiguration geprüft. |
Planen Sie bereits in der Angebotsphase die Lieferung großer Mengen ein
Für die Serienfertigung von Servergehäusen aus Aluminium überprüft BAOSONG den wiederkehrenden Fertigungsablauf einschließlich Werkzeuge, Vorrichtungen, Endbearbeitung, Bauteilkennzeichnung und des vereinbarten Montageumfangs. Ein gemeinsamer Querschnitt ermöglicht Nachbestellungen, während lokal bearbeitete Merkmale unterschiedliche Layouts ermöglichen. Wir setzen weiterhin auf CNC-Bearbeitung, sofern dies nach wie vor die geeignete Methode zur Herstellung der freigegebenen Geometrie ist.
Legen Sie die genehmigte Konstruktions- und Prüfgrundlage vor der wiederkehrenden Lieferung fest. Ein Plan für die Großserienfertigung erfordert eine klare Definition des Bauteilsatzes und seiner Zusammenhänge im Baugruppenkontext – nicht nur eine Mengenprognose. Wenn sich ein Querschnitt, eine Materialbeschaffenheit, eine Verbindung, eine Befestigungsschnittstelle oder eine Oberflächenbeschaffenheit ändert, ermitteln Sie, welche Maß- und Montageprüfungen wiederholt werden müssen.
Übergabeblatt für Nachbestellungen
- Ermitteln Sie die genehmigten Änderungen an Zeichnungen, Modellen und Stücklisten, einschließlich der Chassis- und Leiterplatten-Referenzen, die sich auf die Passgenauigkeit auswirken.
- Halten Sie die Art und die Härte des freigegebenen Materials, die Querschnittsgeometrie, die bearbeiteten Merkmale, die Verbindungselemente und die Oberflächenbereiche fest.
- Trennen Sie die Prüfungen der einzelnen Komponenten von den in der Bestellung enthaltenen Prüfungen der montierten Baugruppen.
- Auslöser für Änderungen an der Liste: Austausch von Bauteilen oder Materialien, neues Montage-Layout, geänderte Verbindungen oder Oberflächenbehandlung sowie geänderte Einbau- oder Betriebsbedingungen.
- Halten Sie für jede Änderung die betroffenen Funktionen, die vorgeschlagene Überprüfung und die Genehmigung durch den Kunden fest, bevor Sie sie in die Produktion übernehmen.
Bei der Lieferantenumstellung sollten Sie von der genehmigten Zeichnung und, sofern vorhanden, vom freigegebenen Bauteil oder Rahmen ausgehen. Vor der Freigabe prüfen wir die Abweichungen zwischen dieser Basis und dem vorgeschlagenen Fertigungsverfahren. Ein Muster kann zwar zur Klärung von Passform und Oberflächenbeschaffenheit beitragen, allein kann es jedoch keine verborgenen Belastungsgrenzen, die Materialbeschaffenheit oder fehlende elektrische Anforderungen nachweisen.
Was soll die Rahmenprüfung nachweisen?
Die Nachweise müssen der jeweiligen Beschaffungsstufe entsprechen. Durch die Prüfung einzelner Komponenten werden die vorgeschriebene Geometrie und Oberflächenbeschaffenheit sichergestellt; eine Prüfung des zusammengebauten Rahmens gewährleistet die vereinbarten Beziehungen und Passgenauigkeiten. Bei der strukturellen, elektrischen, thermischen oder transporttechnischen Qualifizierung kommen zusätzliche projektbezogene Bedingungen und Abnahmekriterien hinzu. BAOSONG stimmt die Fertigungsergebnisse auf diese Vorgaben ab.
Prüfung der fertigen Bauteile
Überprüfen Sie die angegebenen Referenzmerkmale, zugehörige Lochmuster, Einbauhöhen, Passflächen, Gewinde und oberflächenempfindliche Bereiche im Auslieferungszustand. Verknüpfen Sie das Prüfprotokoll mit der Zeichnungsrevision und den tatsächlichen Anforderungen an die Merkmale. Unsere Planung der Prüfung von Aluminiumkomponenten ordnet die Abnahmeanforderungen den gelieferten Teilen zu.
Passgenauigkeitsprüfungen an montierten Rahmen
Wenn die Rahmenmontage Teil des Prozesses ist, überprüfen Sie den vorgeschriebenen Sitz, die Beziehungen zwischen den Schienen, die Befestigungsschnittstellen und die Passgenauigkeit der entsprechenden Befestigungselemente. Wenn ein Teil die Prüfung besteht, der Rahmen jedoch nicht, überprüfen Sie den Sitz der Verbindung und die Montagereihenfolge sowie die Ergebnisse der Teilprüfung. Beheben Sie die Ursache, bevor Sie denselben Bauprozess wiederholen.
Projektqualifizierung
Legen Sie gemeinsam mit dem Systemteam die erforderlichen Lasten, die Ausrichtung, die Hardwarekonfiguration und den Betriebszustand fest. Klären Sie die Zuständigkeiten und den Umfang für etwaige Überprüfungen in Bezug auf Statik, Schwingungen, Elektrik, Wärmeentwicklung oder EMV. Das Bestehen einer Maßprüfung des Gehäuses gilt als Nachweis für diese Prüfung, nicht jedoch als Nachweis für die Erfüllung aller Anforderungen an den fertigen Server.
Zwei anschauliche Szenarien zur Rahmenbeschaffung
Beibehaltung des Grundgerüsts bei einer Änderung des Board-Layouts
Betrachten wir eine Hardware-Familie mit einer etablierten Seitenleistenanordnung und einem neuen Montagebild für die Platine. BAOSONG empfiehlt, die Schnittstellenquerstrebe oder die Montagehalterung auszutauschen und dabei das Grundgerüst beizubehalten, sofern die neuen Belastungs- und Platzverhältnisse dies zulassen. Wir prüfen diese Bedingungen und die Montageverhältnisse vor der Freigabe. Die überarbeitete Schnittstellenzeichnung und die Passformprüfung legen die genehmigte Konfiguration fest.
Übertragen eines Musters, das nach Fertigstellung festgenäht wird
Betrachten wir einen fertigen Rahmen, dessen lose Bauteile zwar bei der Prüfung korrekt sitzen, sich aber nach der Endbearbeitung und Montage verklemmen. Zunächst unterscheiden wir zwischen Änderungen der Bauteilabmessungen einerseits und dem Einpassen der Verbindungen sowie kumulierten Positionierungsfehlern andererseits. Der Korrekturvorschlag kann die Übermaßtoleranzen, Maskierungsgrenzen oder kontrollierte Passmerkmale zur Freigabe anpassen, gefolgt von einer Überprüfung der Passgenauigkeit der Bauteile und des Rahmens im Endzustand. Diese Szenarien veranschaulichen technische Entscheidungen; es handelt sich nicht um Beschreibungen abgeschlossener BAOSONG-Kundenprojekte.
Warum sollten Sie sich bei Ihrem maßgeschneiderten Servergehäuse für BAOSONG entscheiden?
BAOSONG vereint Rahmenkonstruktion, funktionale Schnittstellen und die Freigabe zur Fertigung in einem einzigen Angebot. Sie erhalten einen klar definierten Komponenten- oder Baugruppenumfang, wobei alle Entscheidungen, die sich auf Passgenauigkeit und Wiederholbarkeit der Lieferung auswirken, bereits vor Produktionsbeginn getroffen werden. Im Mittelpunkt stehen dabei das von Ihnen zu montierende Bauteil und die für dessen Abnahme erforderlichen Nachweise.
| Ihre Kaufpriorität | Womit wir uns befassen | Was Sie erhalten |
|---|---|---|
| Ein vergleichbarer Lieferumfang | Trennen Sie fertige Bauteile, Verbindungen, Beschläge, Endbearbeitungs- und Montagevorgänge voneinander. | Ein Angebot und ein Kostenvoranschlag für ein konkret definiertes Leistungsziel. |
| Eine zum Rahmen passende Strecke | Weisen Sie der tatsächlichen Geometrie des Bauteils ein Profil, eine Massivbearbeitung oder eine Umformung zu. | Eine Fertigungsempfehlung mit Kompromissen und Änderungsbedingungen. |
| Verwendbare Installationsschnittstellen | Link-Board-Halterungen, Steckverbinder-Referenzen und Position der Verbindungen gemäß den Anforderungen im Endzustand. | Ein Plan zur Abnahme von Merkmalen und Passungen. |
| Eine wiederholbare Produktionsgrundlage | Verknüpfen Sie die freigegebene Zeichnung, den Schnitt, die Oberflächenbeschaffenheit und das Prüfprotokoll mit den Nachbestellungen. | Ein kontrollierter Ausgangspunkt für wiederkehrende Änderungen bei Lieferung und Design. |
| Ein praktischer Einstieg mit aktuellen Informationen | Prüfen Sie Ihre Zeichnung, Ihr Muster, Ihr Layout oder das Problem mit dem bestehenden Bauteil und geben Sie die Richtung für die nächsten Bestätigungen vor. | Ein klarer nächster Schritt, ohne allein ein vollständiges technisches Paket erstellen zu müssen. |
Häufig gestellte Fragen
Kann die CNC-Bearbeitung für die Fertigung von Servergehäusen eingesetzt werden?
Ja. Mit CNC lassen sich komplette Bauteile fertigen oder ausgewählte Schnittstellen an einem geeigneten Rohling für Fertigungsaufträge anbringen. Die Entscheidung hängt von der Geometrie, den erforderlichen Beziehungen, der Stückzahl und dem gesamten Lieferumfang ab. Behalten Sie einen effektiven Bearbeitungsweg bei, bis eine Alternative einen nachweisbaren Fertigungsvorteil bietet und dennoch die freigegebenen Anforderungen erfüllt.
Sollten alle Rahmenmaße eine enge Toleranz aufweisen?
Nein. Festigen Sie die Beziehungen, die die Befestigung, den Sitz der Steckverbinder oder die Funktion der Verbindungen steuern, und unterscheiden Sie diese von Spielmaßen. BAOSONG überprüft, wie sich die Bezugsmaße durch die Bearbeitung, Endbearbeitung und Montage ziehen. Ein nicht in Zusammenhang stehendes enges Maß verursacht zusätzlichen Arbeitsaufwand, ohne das Schnittstellenproblem notwendigerweise zu beheben.
Kann ein eloxierter Rahmen als elektrischer Ausgleichsleiter dienen?
Ein Rahmen kann eine speziell entwickelte Verbindungsfläche enthalten, jedoch muss an dieser Kontaktstelle die herkömmliche Eloxierung berücksichtigt werden. Geben Sie die Kontaktbehandlung, die zu verbindenden Werkstoffe und die Anforderungen an die Überprüfung an. Das Abkleben ist eine zu prüfende Fertigungsoption; es ist jedoch kein Ersatz für den genehmigten elektrischen Entwurf oder dessen erforderliche Überprüfung.
Was ist bei der Beschaffung von Servergehäusen aus Aluminium aus China zu beachten?
Verwenden Sie dieselben Anforderungen an das kontrollierte Material, die Zeichnung, die Oberflächenbeschaffenheit und die Abnahme, die auch für das eingebaute Produkt gelten. Legen Sie bei einem internationalen Auftrag fest, ob Sie einzelne Bauteile, einen aufeinander abgestimmten Satz oder einen montierten Rahmen kaufen, und passen Sie die Verpackung und Kennzeichnung diesem Umfang an. Vergleichen Sie Angebote auf derselben Grundlage, anstatt den Standort des Lieferanten als Qualitäts- oder Preisfaktor zu betrachten.
Angebot für einen Serverrahmen aus Aluminium auf Basis einer Zeichnung anfordern
BAOSONG unterbreitet Ihnen ein verbindliches Angebot für einen Serverrahmen aus Aluminium, nachdem wir Ihre Zeichnung oder Anforderungen, den Umfang der Komponenten und Baugruppen, das Material, die Oberflächenbehandlung, die Stückzahl sowie die vereinbarten Prüfungen geprüft haben. Senden Sie uns bitte die Ihnen bereits vorliegenden Informationen zu, damit wir die Fertigungsgrundlage und die verbleibenden Details mit Ihnen abstimmen können.
Beginnen Sie mit einer Zeichnung, einem Muster oder einem Entwurf
| Was du jetzt hast | Was BAOSONG als Nächstes tut | Was Sie erhalten |
|---|---|---|
| Eine genehmigte Bauteil- oder Rahmenzeichnung | Überprüfen Sie den Fertigungsablauf, den Lieferumfang und die Abnahmeanforderungen. | Ein auf Zeichnungen basierender Vorschlag und ein formelles Angebot. |
| Ein Muster oder Fotos eines bereits vorhandenen Rahmens | Ermitteln Sie die zu überprüfenden Merkmale, die erforderlichen Referenzinformationen und das Verbesserungsziel. | Ein festgelegter Weg zur Nachbildung oder Verbesserung mit noch ausstehenden Bestätigungen. |
| Ein neues Leiterplattenlayout oder ein strukturelles Problem | Entwickeln Sie einen Vorschlag für ein Rahmenkonzept oder ein Schnittstellenelement unter Berücksichtigung des verfügbaren Platzes und der funktionalen Anforderungen. | Ein empfohlener Aufbau und die dafür erforderlichen Informationen. |
| Eine Nachbestellung oder ein Bedarf für eine Lieferantenumstellung | Überprüfen Sie die genehmigte Ausgangsbasis, die vorgeschlagene Route und die entsprechenden Änderungs- oder Passgenauigkeitsprüfungen. | Ein Plan für die Freigabe und Übergabe von wiederkehrenden Lieferungen. |
Senden Sie uns bitte Ihre vorhandene Zeichnung, Ihren Entwurf, ein Beispielfoto oder eine Beschreibung dessen, was angepasst oder verbessert werden soll. Besprechen Sie Ihren maßgeschneiderten Serverrahmen aus Aluminium mit BAOSONG.
