Maßgeschneiderte Gehäuse für Elektrofahrzeug-Batterien: Aluminiumkonstruktion und OEM-Lieferung

Kurze Antwort: Maßgefertigte Aluminiumgehäuse für Elektrofahrzeug-Batterien

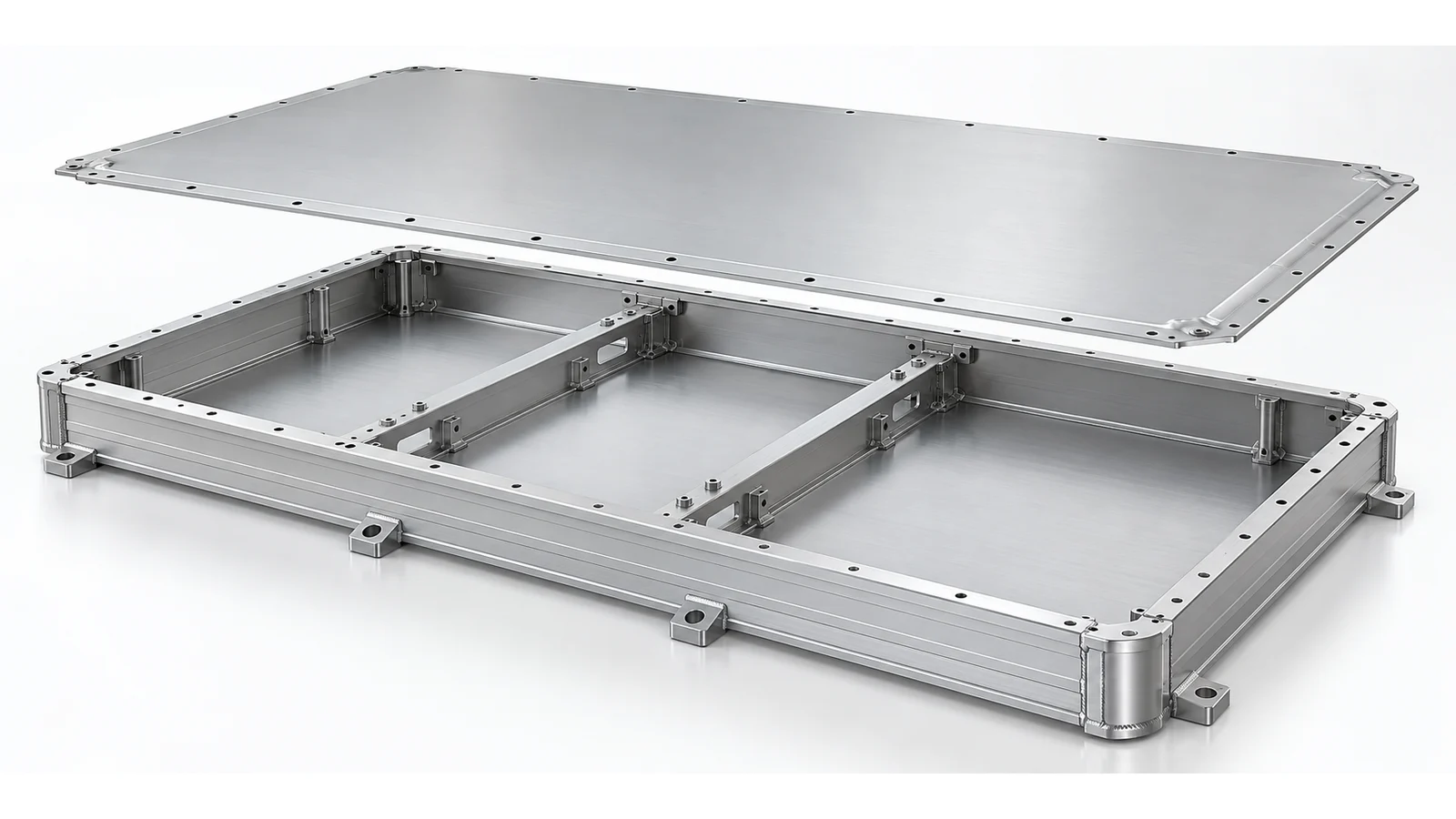

BAOSONG entwickelt und fertigt maßgeschneiderte Komponenten für EV-Batteriegehäuse gemäß dem vereinbarten Projektumfang. Ein Batteriegehäuse aus Aluminium vereint leichte Bauteile, Verkleidungen und präzise gefertigte Schnittstellen für die zugelassene Montage.

Für rechteckige Gehäuse mit sich wiederholender Umfangsgeometrie empfehlen wir einen extrusionsbasierten Rahmen mit ausgewählten Blechplatten und lokaler CNC-Bearbeitung. Wir entwickeln Fahrzeughalterungen, Modulreferenzen und die Abdeckdichtung gemeinsam und legen anschließend die Verbindungsart sowie den Zustand bei der Endkontrolle fest.

Senden Sie uns eine Zeichnung, einen Packungsaufbau, ein Musterfoto oder ein Problem mit der Einbaulage. Wir empfehlen eine Konstruktion, legen Prioritäten für die Schnittstellen fest und erstellen den Fertigungsumfang für das Angebot. Besprechen Sie Ihr maßgeschneidertes Gehäuse für Elektrofahrzeug-Batterien.

Auf einen Blick: Wählen Sie die Gehäusebauweise

Geben Sie an, welches Gehäuse Sie kaufen möchten

Ein Batteriegehäuse für Elektrofahrzeuge ist die mechanische Struktur, die den Akku umgibt. Es dient zur Aufnahme und Befestigung der vorgeschriebenen Bauteile, wird mit dem Fahrzeug verbunden und stellt Schnittstellen zu Umgebungs- und Wartungsfunktionen her. Der Lieferumfang kann aus einzelnen Schienen und Abdeckungen, einem aufeinander abgestimmten Bauteilsatz oder einer vereinbarten mechanischen Gehäuse-Baugruppe bestehen.

BAOSONG legt diesen Umfang vor der Angebotserstellung fest: Welche Bauteile, Baugruppen, Knotenpunkte und Schnittstellen enthalten sind, wie diese miteinander verbunden sind, in welchem Fertigstellungszustand die Lieferung erfolgt und welche Unterlagen dem Auftrag beiliegen. Ein leeres mechanisches Gehäuse unterscheidet sich von einem bestückten Akkupack mit Zellen, Steuerungen und vollständiger Fahrzeugintegration. Ein klar definierter Umfang bietet Ihrem Montageteam eine verwertbare Übergabe und ermöglicht den Vergleich von Lieferantenangeboten.

Die Batteriehalterung des Elektrofahrzeugs ist eine zugehörige Unterkonstruktion mit eigenem Flansch, eigener Befestigung und eigenen Maßvorgaben. Die gekühlte Hardware verfügt zudem über eine separate Druckfunktion: eine Flüssigkeitskühlplatte für die Batterie wird entwickelt und anhand der Anforderungen an den Kühlkreislauf geprüft. Ein BESS-Batteriegehäuse für die stationäre Speicherung unterliegt anderen Installations- und Betriebsbedingungen; dieser Leitfaden bezieht sich ausschließlich auf das Gehäuse des EV-Akkus.

Warum wir ein Batteriegehäuse aus Aluminium empfehlen

Aluminium ist eine hervorragende Wahl, wenn ein Gleichgewicht zwischen Gehäusemasse, verfügbarem Einbauraum und herstellbaren Konstruktionsmerkmalen hergestellt werden muss. Seine geringe Dichte ermöglicht es uns, Querschnittstiefen, Versteifungsrippen und lokale Verstärkungen zu entwickeln, ohne gleichmäßig dicke Bleche als einzige Möglichkeit zur Lastabtragung betrachten zu müssen. Stranggepresste Bauteile können Stütz-, Befestigungs- und Verbindungsfunktionen vereinen; geformte Platten schließen große Flächen ab; die CNC-Bearbeitung sorgt für die Präzision an den Schnittstellen, die lokale Genauigkeit erfordern.

Unsere Empfehlung lautet, jede Produktform entsprechend ihrer Aufgabe einzusetzen. Platzieren Sie die Tragprofile dort, wo es der Lastpfad erfordert, sorgen Sie für Plattenabstützungen an den erforderlichen Stellen und bearbeiten Sie die Elemente, die für den korrekten Sitz sorgen. Eine hochfeste Legierung allein löst keine Probleme wie übermäßige Durchbiegung, unterbrochene Verbindungen oder schwache Befestigungsvorrichtungen.

Batteriegehäusekomponenten von Constellium Und EV-Batteriekomponenten von Novelis veranschaulichen Ansätze für Aluminiumkonstruktionen und -bleche. Wir wählen für jede vorgegebene Funktion die geeignete Form aus und prüfen die fertige Hülle hinsichtlich ihrer genehmigten Geometrie, Verbindungen und Lastfälle.

Wählen Sie den Materialzustand entsprechend der Füge- und Oberflächenbehandlungsreihenfolge aus. Die Anforderungen an Schiene, Abdeckung und Knotenpunkt können variieren. Wir ermitteln, wo der Zustand nach der Verbindung, die Korrosionsbelastung, der Kontakt mit Befestigungselementen oder die elektrische Funktion die Spezifikation verändern, und schlagen die entsprechende Material- oder Schnittstellenbehandlung zur Genehmigung vor. Aluminium bleibt die bevorzugte Wahl, wenn alle Anforderungen erfüllt werden können; widersprüchliche Anforderungen werden an der betroffenen Komponente oder Schnittstelle berücksichtigt.

Wählen Sie eine Route um das Bauwerk herum und legen Sie das Muster fest

Bei sich wiederholenden rechteckigen Geometrien ist ein auf Extrusion basierender Umfang mit ausgewählten Platten unser erster zu prüfender Ansatz. Dabei können durchgehende Abschnitte entlang der Begrenzung angelegt werden, während Abdeckungen und lokale Schnittstellen zugänglich bleiben. Wenn die Hülle überwiegend aus geformtem Blech besteht, sollten Sie die Fertigung direkt vergleichen. Wenn eine sich wiederholende Ecke oder ein Befestigungsknoten dichte dreidimensionale Merkmale erfordert, sollten Sie einen Gussknoten mit Endbearbeitung in Betracht ziehen, anstatt die gesamte Ummantelung um den Guss herum neu zu konstruieren.

Ein CNC-gefrästes Gehäuse für eine EV-Batterie muss nicht unbedingt aus einem einzigen Rohling gefertigt sein. Mit CNC lassen sich Befestigungsflächen, Fügeflächen, Dichtungselemente und Referenzbohrungen an stranggepressten, geformten oder gegossenen Teilen bearbeiten. Bei einem kompakten Gehäuse kann die Zerspanung auch den gesamten Fertigungsprozess abdecken. Wir vergleichen die tatsächliche Geometrie und den Wiederholungsaufwand, anstatt die CNC-Bearbeitung ausschließlich Prototypen vorzubehalten.

Unser Bewertung von maßgefertigten Aluminiumprofilen legt den Querschnitt und die zulässigen Toleranzen für die Schnittstelle fest. Planung der Aluminiumfertigung verbindet Platten und Fugen; Präzisionsbearbeitung von Aluminium mittels CNC-Fräsen legt die ausgewählten Funktionsflächen fest. Der Projektvorschlag definiert die Kombination und den Auslieferungszustand der Baugruppe.

Drei Schnittstellenbereiche koordinieren

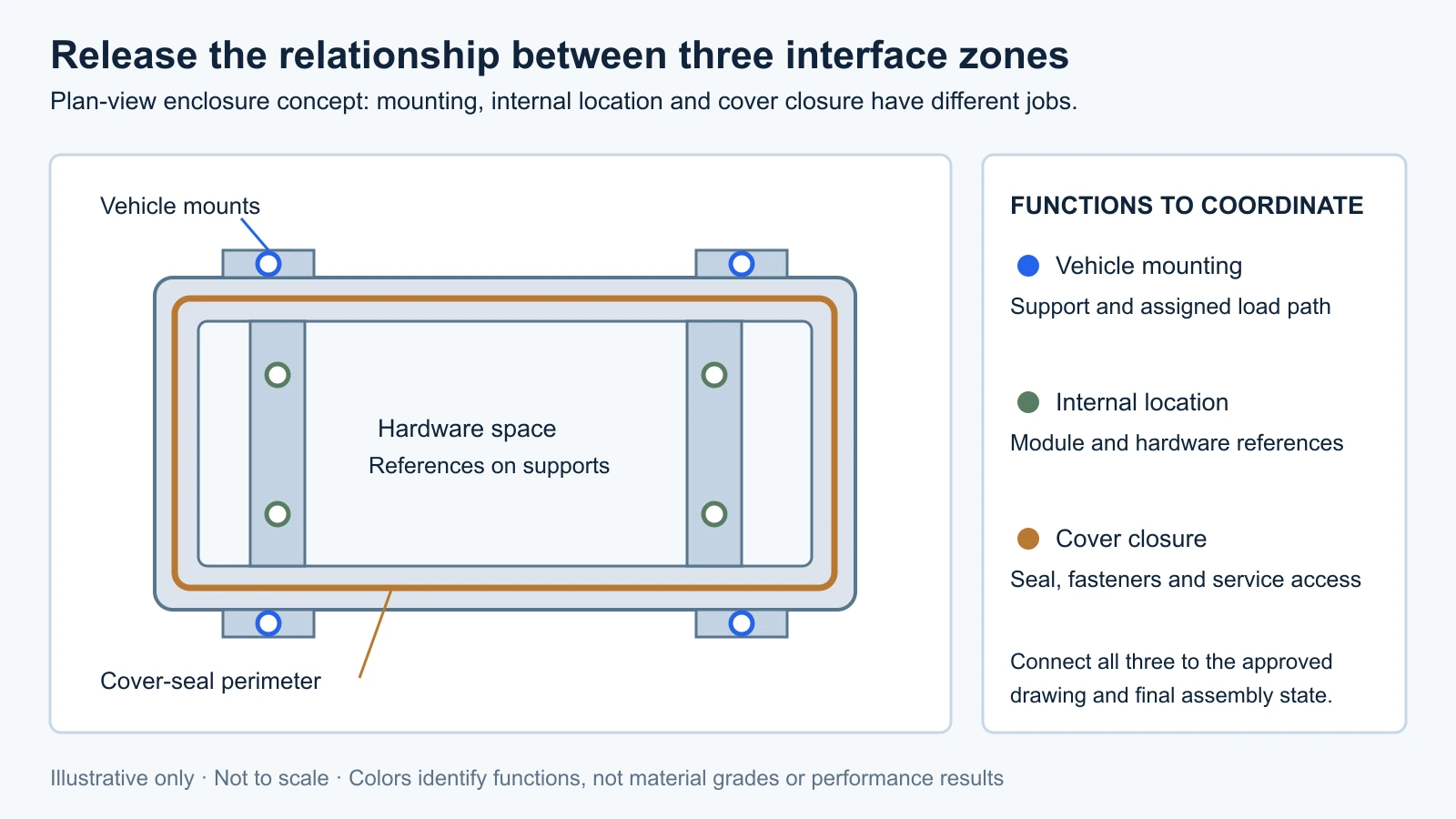

Die Fahrzeugmontage, die Modulpositionierung und die Abdichtung der Abdeckung erfüllen unterschiedliche Aufgaben. Wir richten das Bezugssystem anhand ihrer Beziehungen zueinander aus, sodass jedes Teil geprüft werden kann, ohne dass die Funktion im eingebauten Zustand beeinträchtigt wird. Ein Bezugspunkt ist die Referenz, anhand derer ein Maß oder ein Merkmal festgelegt wird; aus der Zeichnung muss hervorgehen, wie die Bezugspunkte der Bauteile mit dem endgültigen Gehäuse in Verbindung stehen.

Für den Fahrzeugbereich sind die Befestigungspunkte, die Stützbedingungen und die vorgesehenen Belastungen zu ermitteln. Für den Innenbereich sind die Positionen der Module oder Bauteile sowie die Wartungsfreiräume festzulegen. Für den Abdeckungsbereich sind der Dichtungsumfang, das Befestigungsmuster und der Zugang zu erhalten. Ein und dasselbe Loch darf nicht durch unterschiedliche Zeichnungen mit unvereinbaren Anforderungen hinsichtlich Positionierung, Tragfähigkeit und Abdichtung belegt werden.

Wir überprüfen den Lastpfad durch Bauteile, Eckverbindungen und Befestigungen und ermitteln anschließend die Merkmale, die nach dem Zusammenfügen weiterhin kontrolliert werden müssen. Eine lokale Verstärkung einer Halterung stellt einen unterbrochenen Strukturpfad nicht wieder her. Bei der Fertigungsprüfung werden die Querschnittsgeometrie und der Zugang zu den Verbindungen mit den genehmigten Belastungsanforderungen abgeglichen; die Belastungsvalidierung auf Bauteil- und Baugruppenebene bleibt ausdrücklich zugewiesen.

Probleme bei der Gehäusefertigung in konkrete Fertigungsmaßnahmen umsetzen

Entwerfen Sie die Fuge und den Dichtungsrand gemeinsam

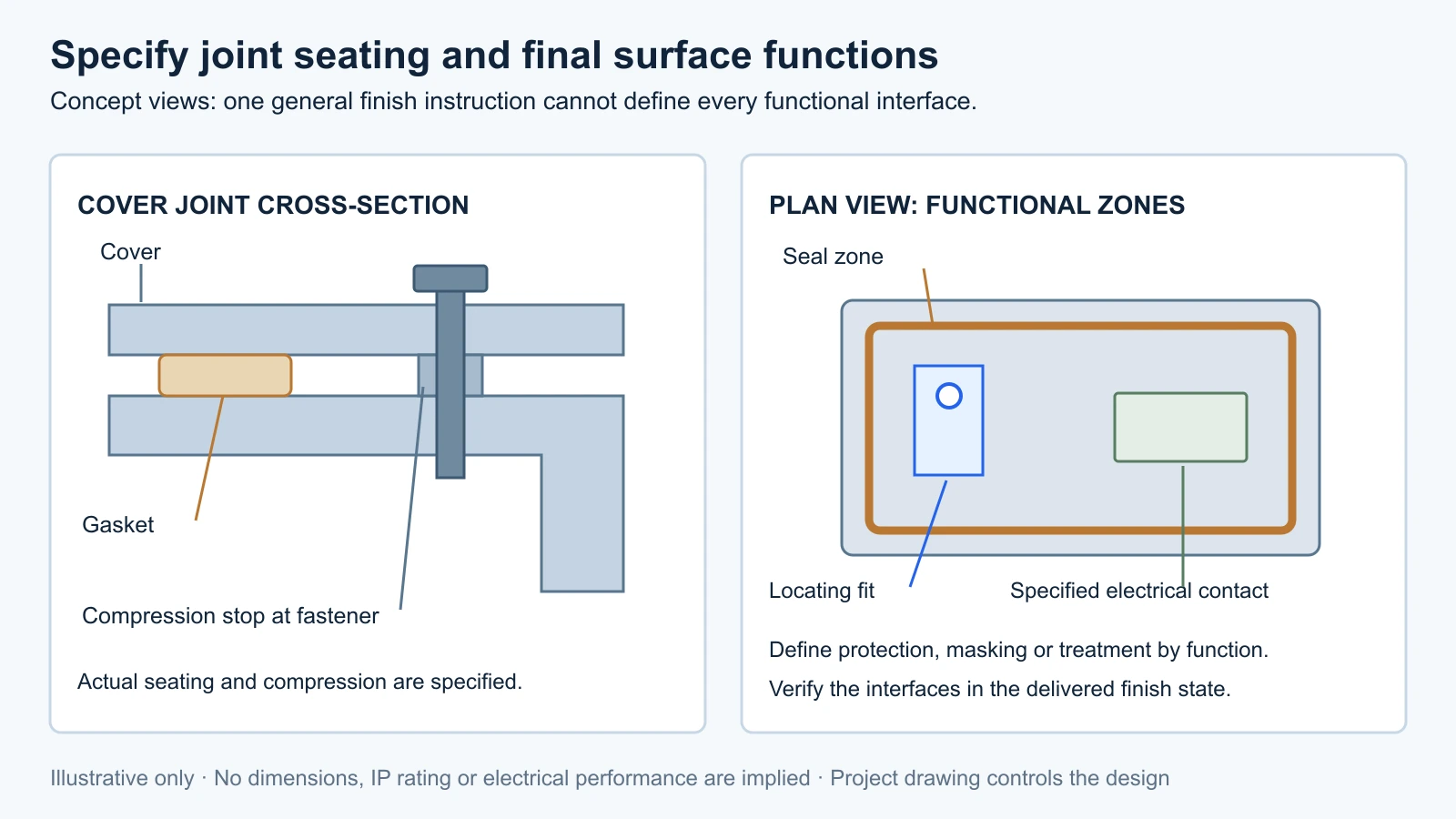

Bei einem abnehmbaren Deckel empfehlen wir, den Dichtungsverlauf, die Sitzflächen und die Anordnung zur Druckkontrolle festzulegen, bevor das Befestigungsmuster endgültig festgelegt wird. Der Dichtungsdruck hängt von der Passung zwischen Deckel, Flansch und Befestigungssystem im zusammengebauten Zustand ab. Eckenabsätze oder lokale Verformungen können diese Passung beeinträchtigen, selbst wenn jede Komponente für sich genommen eine einfache Prüfung im freien Zustand besteht.

Bei einer flexiblen Abdeckung oder einer Dichtung, die empfindlich auf übermäßigen Druck reagiert, sollten Sie das kontrollierte Aufsetzen prüfen oder Kompressionsstopps dort, wo das ausgewählte Dichtungssystem dies erfordert. Wenn die genehmigte Konstruktion bereits den Dichtungsverschluss und den Schraubensitz festlegt, behalten Sie diese Anordnung bei und überprüfen Sie die fertige Passgeometrie.

Einführung in die Abdichtung von EV-Gehäusen von Parker benennt den großen Umfang und die Befestigungselemente als Konstruktionsfaktoren. Anhand dieser Faktoren prüfen wir die tatsächliche Verbindung: die Durchgängigkeit der Dichtung an den Ecken, Aussparungen für Verbindungselemente, die Positionen der Befestigungselemente und den vorgeschriebenen Prüfzustand. Wir legen weder einen pauschalen Dichtungsdruckwert noch eine IP-Schutzart allein aufgrund der Materialauswahl fest.

Auch die Fügeverfahren wirken sich auf die endgültige Geometrie aus. Eine lange Schweißnaht, eine Klebeverbindung oder ein mechanisch befestigter Knotenpunkt erfordert eigene Positionierungs-, Zugangs- und Prozesskontrollen. Wir ermitteln die erforderlichen Verbindungsmerkmale, schlagen die Reihenfolge der Fügeverfahren und der funktionalen Endbearbeitung vor und legen gemeinsam fest, welche Oberflächen nach der Montage geprüft werden. Die Fertigungsteile werden in dem Zustand bewertet, in dem der Kunde sie erhält.

Im Hinblick auf die Witterungseinflüsse im Straßenbereich sind Materialpaare, eingeschlossene Feuchtigkeit, Entwässerung und Unterbrechungen der Beschichtung zu überprüfen. Ein Haftkontakt erfordert möglicherweise eine bestimmte leitfähige Behandlung; ein anderer Bereich muss möglicherweise isoliert werden. Wir kennzeichnen diese Funktionen vor der Endbearbeitung und nehmen die entsprechenden Prüfungen im Auslieferungszustand vor. Eine unkontrollierte Entfernung der Beschichtung oder ein Materialaustausch in der Fertigung ist nicht Teil einer genehmigten Fertigungsänderung.

Das Gehäuse im vereinbarten Endzustand freigeben

Wir organisieren die Abnahme des gelieferten Objekts. Ein Materialprotokoll dokumentiert die angegebene Legierung und den Zustand; ein Bauteilprotokoll erfasst die gemessenen Merkmale; eine Baugruppenprüfung bestätigt die vereinbarten Montage-, Abdeckungs- und Verbindungsbeziehungen. Bei der Packungs- oder Fahrzeugprüfung wird ein größeres System unter Berücksichtigung von Hardware, Befestigungen und Betriebsbedingungen bewertet, die bei einer reinen Gehäusekontrolle nicht erfasst werden.

Die Prüfung eines flexiblen Elements im eingespannten Zustand und im freistehenden Zustand kann zu unterschiedlichen Ergebnissen führen. Wir legen die Auflag- und Festlegungsbedingungen fest und ordnen sie der beabsichtigten Funktion zu. Dadurch wird verhindert, dass eine Verspannung ein Passungsproblem verschleiert oder dass ein Maß im freistehenden Zustand zur Beurteilung einer Anforderung herangezogen wird, die ausdrücklich für den montierten Zustand gilt.

Unser Planung der Prüfung von Aluminiumkomponenten verknüpft diese Anforderungen mit den vereinbarten Berichten. Die Dichtheit des Kühlkreislaufs und die äußere Gehäusegrenze werden weiterhin separat geprüft. Die Anforderungen hinsichtlich Crash-, elektrischer und thermischer Ereignisse müssen im Rahmen des Projekts den Nachweisen für Komponenten, Baugruppen und Fahrzeuge zugeordnet werden; kein Bericht über die Gehäuselegierung oder die Abmessungen begründet eine vollständige Systemzulassung.

Bereiten Sie eine großvolumige Versorgung vor, ohne die Kontrolle über die Schnittstelle zu verlieren

Die Serienfertigung von Gehäusen für Elektrofahrzeug-Batterien erfordert stabile Grundlagen für die Fertigung und Abnahme. Im Rahmen der Angebotserstellung prüfen wir gemeinsam den Fertigungsablauf, die Werkzeuge, die Fügefolge, die Oberflächenbeschaffenheit und die wiederkehrenden Prüfungen. Bei komplexen, wiederholt gefertigten Bauteilen oder kompakten Gehäusen kann ein CNC-Fertigungsablauf weiterhin geeignet sein; stabile Profile, geformte Bleche oder Gussknoten können den Einsatz spezieller Werkzeuge rechtfertigen, sofern diese den entsprechenden Arbeitsaufwand reduzieren.

Ein ausgereiftes, freigegebenes Design durchläuft die Fertigungsprüfung und die erforderlichen Prüfungen zur Freigabe für die Serienfertigung. Bei einer Neukonstruktion oder einem Lieferantenwechsel wird eine Prüfung der Auswirkungen von Änderungen durchgeführt. Ändern sich Materialform, Verbindungen oder Befestigungen, lässt sich das endgültige Verhalten der neuen Konstruktion nicht allein anhand der Passform eines frühen Prototyps feststellen.

1. Den Umfang der gelieferten Komponenten/Baugruppen sowie die damit verbundenen Änderungen an Fahrzeug-, Modul- und Abdeckungsschnittstellen einfrieren.
2. Erfassen Sie die Werkstoffformen und -zustände, das Fugensystem sowie die Zonen für die funktionale Bearbeitung und Endbearbeitung.
3. Geben Sie bei einer vorgeschlagenen Änderung an, auf welche Anforderungen hinsichtlich Befestigung, Abdichtung, Korrosionsschutz oder Konstruktion sich diese auswirken kann.
4. Die betroffenen Prüfungen oder Validierungen abstimmen, die Genehmigung einholen und die Änderung auf die entsprechende Auftragsrevision anwenden.

Im Rahmen eines Transferprojekts vergleichen wir Ihre vorhandene Zeichnung und das gelieferte Bauteil mit dem vorgeschlagenen Fertigungsverfahren. Wir behalten genehmigte Schnittstellen bei und erläutern, wo für eine neue Vorrichtung, ein neues Fügeverfahren, einen neuen Rohling oder eine neue Oberflächenbehandlung zusätzliche Nachweise erforderlich sind. Durch die Freigabe durch den Kunden werden Konstruktionsabweichungen kontrolliert; bei Nachbestellungen wird die freigegebene Basisversion beibehalten.

Zwei beispielhafte Entscheidungen zur Einbeziehung von Unterlagen

Verwandte Packungslängen unter Verwendung wiederholter Umfangsabschnitte

Nehmen wir eine Familie rechteckiger Verpackungen an, die zwar denselben Umfangsabschnitt aufweisen, jedoch unterschiedliche Elementlängen und Flächengrößen verwenden. Wir beginnen mit einem extrusionsbasierten Rahmen, definieren die Schnittstelle zwischen Ecken und Abdeckungen und trennen den gemeinsamen Abschnitt von den Variantenzeichnungen. Die Geometrie kann strukturelle Merkmale wiederverwenden, während Fahrzeughalterungen und montierte Dichtungen variatenspezifisch bleiben. Wenn eine geänderte Halterungsbelastung oder ein geändertes Eckenlayout den gemeinsamen Abschnitt ungültig macht, wird dieser einer neuen strukturellen Überprüfung unterzogen.

Kompaktes Gehäuse mit zahlreichen lokalen Merkmalen

Nehmen wir ein kompaktes Gehäuse mit lokalen Befestigungsvorsprüngen, Steckverbinderaussparungen und einer austauschbaren Abdeckung an. Wir prüfen einen gefrästen Grundkörper und eine separate Abdeckung, wobei die endgültigen Referenz- und Dichtungsmerkmale zugänglich bleiben. Dies kann als Produktionsweg für das jeweilige Auftragsmuster beibehalten werden. Wenn sich die Wirtschaftlichkeit aufgrund von Änderungen bei der Größe, dem Materialabtrag oder einer stabilen Wiederholungsnachfrage ändert, vergleichen wir geformte oder „Near-Net“-Alternativen und ermitteln den mit der Änderung verbundenen Qualifizierungsaufwand. Hierbei handelt es sich um Konstruktionsbeispiele, nicht um Ergebnisse aus BAOSONG-Kundenfällen.

Warum sollten Sie sich bei der Wahl Ihres Gehäuses für Elektrofahrzeug-Batterien für BAOSONG entscheiden?

BAOSONG verknüpft die Gehäuseteile mit ihren jeweiligen Funktionen in der Endmontage. Wir prüfen gemeinsam die Fahrzeugbefestigungen, die internen Bezugspunkte, die Abdeckdichtung und die Fertigungsreihenfolge und setzen diese Überprüfung anschließend in konkrete Zeichnungsmaßnahmen und zu liefernde Ergebnisse um. Unser Überprüfung des Designs eines Aluminiumgehäuses trägt dazu bei, die Schnittstellen zu klären, bevor einzelne Teile mit widersprüchlichen Annahmen eintreffen.

Fragen zur Herstellung von Gehäusen für Elektrofahrzeug-Batterien

Was ist bei der Auswahl eines Anbieters für EV-Batteriegehäuse in China entscheidend?

Überprüfen Sie, was geliefert wird: Komponenten, ein aufeinander abgestimmtes Set oder eine vereinbarte mechanische Baugruppe. Verwenden Sie zum Vergleich der Angebote dieselben Zeichnungsversionen, Materialzustände, Schnittstellenanforderungen und Prüfumfänge. BAOSONG legt im Projektvorschlag den Ablauf und die Abnahmevoraussetzungen fest, damit ein niedriger Gesamtpreis nicht fälschlicherweise mit einem im Wesentlichen identischen gelieferten Gehäuse gleichgesetzt wird.

Sollte für das gesamte Gehäuse eine einzige Aluminiumlegierung verwendet werden?

In der Regel sollte die Spezifikation nach der Funktion der einzelnen Komponenten erstellt werden. Eine geformte Abdeckung, eine stranggepresste Schiene und ein Gussknoten stellen unterschiedliche Anforderungen an die Fertigung und die Verbindung. Wir legen für jedes Bauteil die Produktform und den Endzustand fest und prüfen anschließend die Verbindungen und Korrosionsgrenzflächen als Baugruppe. Eine bereits genehmigte Materialspezifikation bleibt bestehen, sofern keine vorgeschlagene Änderung angenommen wird.

Garantiert die CNC-Bearbeitung, dass das fertige Gehäuse dicht ist?

Nein. Durch die Bearbeitung lassen sich zwar bestimmte Merkmale steuern, doch die endgültige Dichtung wird durch die Verbindung, die Durchbiegung der Abdeckung, die Kompression der Dichtung, die Befestigungselemente und den Oberflächenzustand bestimmt. Wir verknüpfen den Bearbeitungsplan mit der Endkontrolle und der für das Projekt erforderlichen Grenzprüfung.

Kann ich statt einer fertigen Zeichnung einen Entwurf schicken?

Ja. Senden Sie uns den Verpackungsumschlag, den Hardware-Aufbauplan, ein Beispielfoto oder die Problembeschreibung. Wir klären die Fragen zur Konstruktion und zu den Schnittstellen, empfehlen Fertigungsoptionen und helfen bei der Festlegung des Angebotsumfangs. Freigegebene Zeichnungen gehen direkt in die Fertigungsprüfung ein; sie werden nicht erneut in die Konzeptphase zurückverwiesen.

Fordern Sie ein individuelles Angebot für ein Gehäuse für eine Elektrofahrzeugbatterie an

BAOSONG unterbreitet Ihnen ein verbindliches Angebot, nachdem wir Ihre Zeichnung oder Ihre Anforderungen, den Lieferumfang, die Menge und die vereinbarten Abnahmebedingungen geprüft haben. Senden Sie uns bitte die Ihnen derzeit vorliegenden Informationen zu; wir klären dann gemeinsam mit Ihnen die Konstruktion und die übrigen Angebotsbedingungen.

Bringen Sie Ihr Gehäuseprojekt voran

Senden Sie uns Ihre Zeichnung, Ihr Musterfoto, Ihr Verpackungslayout oder eine kurze Beschreibung über Kontakt für Angebotsanfragen zu BAOSONG-Gehäusen für Elektrofahrzeuge. Wir schließen das Gehäuse an die entsprechende Aluminiumkomponenten für Kraftfahrzeuge und Elektrofahrzeuge Anforderungen und empfehlen die nächsten erforderlichen Fertigungsschritte.
